کیستون چیست؟

کیستون چیست؟

کیستون چیست؟ کیستون ها(Keystones) یا پریز به عنوان نقطه اصلی یا مهم در یک شبکه مورد استفاده قرار می گیرند. کیستون یک رابط است که در ارتباطات صوتی، تصویری و داده کاربرد دارد. از طریق Keystone های شبکه می‌توان کابل های شبکه را به سوئیچ‌ها، روترها، فایروال‌ها متصل کرد. این کیستون ها برای مدیریت و کنترل ترافیک شبکه، ارتباطات بین دستگاه‌ها و امنیت شبکه بسیار حیاتی هستند.

جک های کیستون کانکتورهای ماژول کیستون هستند که در ارتباطات داده و سیم کشی LAN استفاده می شوند. کیستون کانکتور مادگی است که معمولاً در یک جعبه دیواری یا پچ پانل ها نصب می‌شود و به کانکتور نر منطبق به نام پلاگ کیستون متصل می‌شود.

آنها را جک کیستون می نامند زیرا جک شبیه به یک کیستون معماری است، درست مانند جک دیواری استاندارد RJ-11 که برای اتصال تلفن ها، دستگاه های فکس و سیستم های شماره گیری استفاده می شود.

مزایای جک کیستون

آنها مزیت ارائه تطبیق پذیری را ارائه می دهند. می توان از یک پانل برای نصب انواع جک های کیستون به دو صورت محافظ(SFTP) یا بدون محافظ(UTP) استفاده کرد. آنها همچنین می توانند انواع مختلف سیم یا کابل و انواع و تعداد هادی های مختلف را در خود جای دهند. آنها به شکل های بدون محافظ و محافظ موجود هستند، جک‌های کیستون محافظ داده‌ها را در برابر تداخل الکترومغناطیسی محافظت می‌کنند.

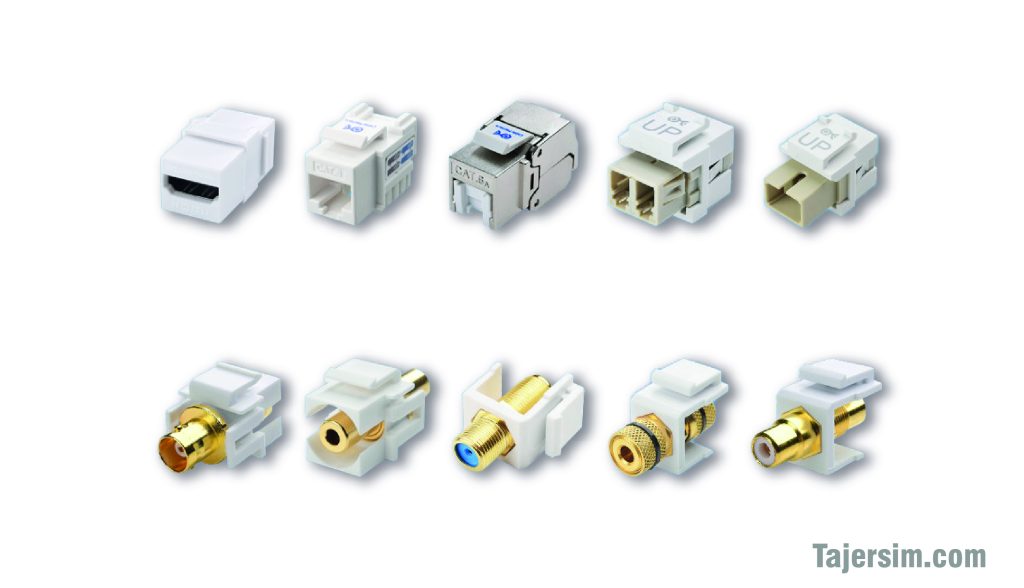

انواع مختلف جک کیستون چیست؟

اگرچه جک‌های کیستون عمدتاً برای ارائه اتصال اترنت RJ45 استفاده می‌شوند، طیف گسترده‌ای از گزینه‌های اتصال مختلف برای پچ پنل‌های سازگار وجود دارد. آنها شامل پچ پنل های استاندارد مانند RJ45 Ethernet (با پشتیبانی از سرعت و محافظ مختلف)، و همچنین اتصالات کواکسیال و فیبر نوری هستند. با این حال، آنها از نظر تئوری می توانند تقریباً هر نوع ارتباط ممکنی را ارائه دهند.

جک RJ45: یک جک کیستون هشت موقعیتی و هشت تماسی است که معمولاً برای اتصال کابل های شبکه کامپیوتری مانند کابل های اترنت رده Cat7، Cat6A، Cat6 و Cat8 استفاده می شود. جک‌های کیستون اترنت RJ45 همچنین می‌توانند برای سرعت‌های مختلف مطابق با رتبه‌بندی‌های دسته کابل‌های اترنت رتبه‌بندی شوند، با برخی از نسخه‌های جدیدتر که تا ۱۰ گیگابیت اترنت برای کابل‌کشی Cat 6a و فراتر از آن پشتیبانی می‌کنند. آنهایی که برای عملکرد بالاتر رتبه بندی می شوند معمولاً از سیم کشی مسی ضخیم تر استفاده می کنند و محافظ هر سیم بهبود یافته برای کاهش تخریب سیگنال و محافظت بیشتر در برابر تداخل دارند.

RJ-11 :RJ-11 یک جک کیستون شش حالته و شش تماسی است که معمولاً برای اتصال تجهیزات تلفن از جمله هدست‌های معمولی، دستگاه‌های فکس و دستگاه‌های منشی تلفنی استفاده می‌شود.

Cable Matters: شامل یک پایه پانچ رایگان با بسته های بزرگتر جک های کیستون RJ45 است (آنها را می توان به طور جداگانه نیز خریداری کرد) که فرآیند پانچ کردن را کمی آسان تر می کند. با این حال، هنوز یک ابزار پانچ پایین توصیه می شود.

کانکتور F: این نوع جک‌ها که اغلب جک‌های کواکسیال نامیده می‌شوند – یا برخی از انواع مختلف – برای اتصال کابل‌های کواکسیال، مانند آنتن‌های تلویزیون کابلی یا تلویزیون استفاده می‌شوند.

فیبر نوری: این نوع جک کیستون برای اتصال کابل های فیبر نوری مانند اتصالات فیبر کانکتور لوسنت یا کانکتور مشترک استفاده می شود.

HDMI: جک کیستون HDMI یک کانکتور بر اساس استاندارد رابط چندرسانه ای با وضوح بالا (HDMI) است که برای اتصال تجهیزات تصویری و صوتی و همچنین اتصال مانیتورهای کامپیوتر استفاده می شود.

RCA: یک نوع قدیمی گیرنده که توسط شرکت رادیویی آمریکا برای استفاده با تجهیزات صوتی معرفی شده است، اگرچه اکنون برای اتصال ویدیویی نیز استفاده می شود.

3.5 میلی متر TRS: این نوع جک برای اتصال تجهیزات صوتی که به اتصالات نوک، حلقه و آستین (TRS) متکی هستند، مانند مواردی که توسط بسیاری از بلندگوها، هدفون ها یا میکروفن ها استفاده می شود، استفاده می شود.

هنگام خرید جک کیستون، مهم است که به نشانه‌های تولید باکیفیت، مانند استفاده از پلاستیک مقاوم در برابر آتش، درپوش‌های گرد و غبار برای بهبود فشار کابل، و استانداردهای ساخت و ساز مقاوم در برابر ضربه توجه کنید.

جک های کیستون کجا استفاده می شود؟

جک های کیستون برای استفاده در باکس روکار دیواری، باکس کف خواب، فیس پلیت روی ترانکینگ و پچ پانل های کیستون طراحی شده اند. اینها گاهی اوقات به عنوان پچ پنل های خالی فروخته می شوند، و این واضح است که شما باید جک های کیستون خود را اضافه کنید تا عملکردی مشابه پچ پنل های استاندارد که دارای اتصال دهنده های از پیش نصب شده یا غیر ماژولار هستند را به شما ارائه دهد.

اکثر پانل‌های خالی یا کیستون دارای سایز جهانی هستند، بنابراین بیشتر انواع جک‌های کیستون را به خود اختصاص می‌دهند، اگرچه پچ‌پنل‌های باریک ممکن است به جک‌های کیستون سفارشی نیاز داشته باشند که برای ارائه مشخصات اصلاح‌کننده طراحی شده‌اند.
