کابل خود نگهدار چیست؟

کابل خود نگهدار چیست؟ با ظهور تکنولوژی، مشکلات نسل های قبل تا حد زیادی کاهش یافت. یکی از این مسائل تلفات برق بود که شرکت های تولید برق چند سال قبل با آن مواجه بودند. با این حال، اکنون با توسعه سریع در زمینه انتقال، این مشکل با توسعه کابل های جدید برطرف شد. اکنون با کابل‌ها، کابل‌های ABC همراه با کابل‌های هوایی، تلفات الکتریکی تا حد زیادی کاهش یافت.

کابل خود نگهدار

کابل ABC که به عنوان کابل Aerial Bundled نیز شناخته می شود، یک خط برق هوایی است. این کابل از تعداد زیادی هادی عایق تشکیل شده است که به صورت بسته بندی شده و محکم به هم پیچیده شده اند. همچنین همراه با یک هادی خنثی لخت می آید. استفاده از عایق کابل ABC در تضاد با کابل های انتقال سنتی است که بدون عایق بودند. علاوه بر این، این کابل ها می توانند برق را در ولتاژهای پایین انتقال دهند.

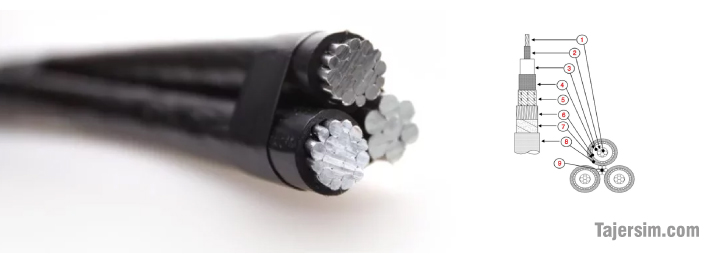

ساختار کابل برق خود نگهدار

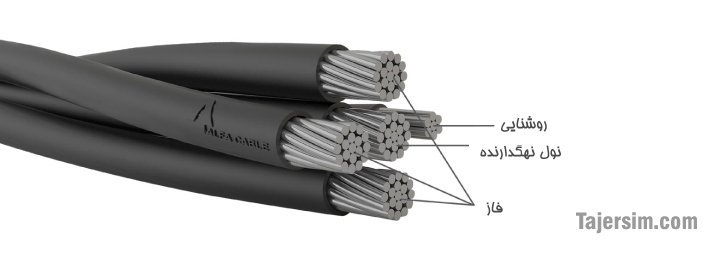

کابل خود نگهدار دارای ساختاری تشکیل شده از عایق XLPE، هادی آلومینیومی و یک سیم نگهدارنده می باشد. در کابل‌های با ولتاژ 20 کیلوولت، سیم نگهدارنده از جنس فولاد و در کابل‌های با فشار ضعیف از آلیاژ آلومینیوم شکل گرفته است. سیم نگهدارنده به عنوان سیم نول نیز در ساختار کابل به کار رفته است. ساختار کابل خودنگهدار شامل موارد زیر است:

1. هادی: این لایه از رشته‌های آلومینیومی چند مفتولی با مقطع گرد شکل گرفته است که ساختار فشرده و به هم تابیده‌ای دارند.
2. اسکرین هادی: پوشش نیمه‌رسانای روی هادی می باشد که با حداقل ضخامت 0.30 میلی‌متر و ضخامت متوسط 0.80 میلی‌متر که بر روی هادی پوشانده می‌شود.
3. عایق: این لایه، عایقی از جنس پلی‌اتیلن شبکه‌ای (XLPE) می باشد که به صورت اکسترود شده بر روی لایه نیمه‌ رسانای هادی پوشانده می‌شود.
4. اسکرین عایق: این لایه اسکرین عایق با حداقل ضخامت 0.6 میلی‌متر و به منظور یکنواختی میدان و تقویت عایق آن، بر روی عایق کابل را احاطه کرده است.
5. نوار جداکننده: یک لایه نیمه‌ رسانا با حداقل ضخامت 0.1 میلیمتر که بر روی پوشش نیمه‌ رسانای عایق قرار خواهد گرفت.
6. شیلد فلزی: این لایه شیلد فلزی از رشته‌های سیم مسی تشکیل شده است.
7. نوار جداکننده شیلد فلزی از غلاف: این لایه برای جداسازی غلاف و شیلد فلزی از یکدیگر بهره گرفته شده است.
8. غلاف بیرونی: آخرین لایه کابل که از یک روکش پلی‌ اتیلن HDPE شکل گرفته است و مقاوم در برابر شرایط محیطی می‌باشد.
9. سیم نگهدارنده: این سیم لخت از رشته‌های به هم تابیده فولادی گالوانیزه ساخته شده است و برای حفاظت در برابر ولتاژ‌ های بیش از حد ناشی از اصابت صاعقه ارتینگ می‌شود.

انواع کابل ABC

کابل های خود نگهدار فشار ضعیف:
کابل های ABC فشار ضعیف برای خطوط برق هوایی و ورودی خانه ها بسیار مناسب می باشند. آنها معمولاً می توانند فشار 1 کیلو ولت و کمتر را تحمل کنند. این کابل ها دارای مزایای کم هزینه نگهداری، نصب و راه اندازی هستند. کابل ها از آلومینیوم، مس یا آلیاژ آلومینیوم به عنوان هادی تشکیل شده اند.

کابل های خود نگهدار فشار متوسط:
کابل‌های فشار متوسط، مؤثرترین کابل‌ها برای تبدیل شبکه برق در مناطق شهری، جنگلی و ساحلی هستند. همچنین برای انتقال نیروی سربار عالی عمل می کند. این سیستم کارآمدتر، قابل اعتماد تر و مقرون به صرفه تر است. این نوع کابل ها می توانند فشار 10 کیلو ولت به پایین را تحمل کنند. هادی مورد استفاده آلومینیومی و دایره ای شکل می باشد.

مزایای استفاده از کابل های ABC

با شناخت مزایای کابل خود نگهدار می توانید از آن ها به جای کابل های معمولی بهره مند می شوید. در اینجا به برخی از آنها اشاره می کنیم:

افزایش ایمنی:

کابل های ABC ایمن تر، مطمئن تر و قابل اعتمادتر از هر خط انتقال معمولی هستند.

هزینه های نگهداری کم:

این کابل ها دارای هزینه برق کم، هزینه نصب پایین و از همه مهمتر نگهداری پایین هستند. همه اش را دارد. به همین دلیل است که کابل باندل هوایی جایگزین هادی مسی و آلومینیومی منسوخ شده در سراسر جهان شده است.

پوشش گسترده:

برخلاف کابل‌های انتقال بدون عایق سنتی، می‌توانید از کابل‌های ABC در همه قسمت‌ها استفاده کنید. با دانستن مشخصات کابل ABC، این کابل برای مناطقی که نصب و راه اندازی کاملاً یک کار است عالی است. این کابل ها بهترین انتخاب برای نصب در مناطق شهری شلوغ هستند، جایی که کشیدن خطوط بین شکاف های باریک ساختمان ها بسیار دشوار است. نصب هادی های خالی در آنجا کاملاً امکان پذیر نیست. آنها همچنین برای مکان هایی مانند مناطق تپه ای یا جنگل های انبوه کاملا ایده آل هستند. شرکت کابل ABC تضمین می کند که آنها خطوط برق را بدون کوتاه کردن درختان در آنجا می گذارند.

ایمن از اتصال کوتاه:

علاوه بر این، به دلیل عایق بندی عالی، خطر بسیاری از برق گرفتگی های تصادفی را کاهش می دهد.

قیمت های مقرون به صرفه:

علاوه بر این، قیمت کابل ABC کاملا مقرون به صرفه است که آن را نسبت به سایر کابل های سنتی جذاب تر می کند.

تشخیص آسان عیوب:

از آنجایی که این کابل ها قابل مشاهده هستند، تشخیص هر گونه عیب در سیستم آنها بسیار آسان است. علاوه بر این، مشکل غرقابی دیگر با کابل های ABC مشکلی ندارد. خطر سرقت برق یک مشکل بزرگ در این سیستم است، اما زمانی که از کابل های ZW استفاده می کنید، لازم نیست نگران آن باشید. این شرکت تشخیص آن را سخت تر و واضح تر کرده است.

نصب آسان:

به میل گردهای متقاطع یا عایق نیاز نیست، بنابراین نصب آسان‌تر شده است.

معایب کابل های ABC

در کنار تمام مزایای استفاده از کابل های ABC، این محصول شگفت انگیز دارای معایبی نیز می باشد. بنابراین، در ادامه به برخی از معایب کابل های ABC می پردازیم.

• عایق بندی کابل های ABC نیز گاهی می تواند منبع آسیب باشد. به دلیل قرار گرفتن در معرض نور خورشید، عایق ها تخریب می شوند و مشکلات خاصی را ایجاد می کنند.

• کابل های ABC برای مکان هایی که ریزش درختان یا شاخه ها یک امر عادی است، نامناسب هستند. زیرا می تواند باعث شکستگی خط و آسیب به عایق شود.

• با گذشت زمان، کابل های ABC می توانند باعث آتش سوزی زمین به دلیل شکستگی خطوط شوند.

• از آنجایی که این کابل ها به نوعی سنگین هستند، بنابراین نمی توانید از آنها برای دهانه های طولانی تر بدون قطب استفاده کنید. به دلیل وزن آن، این کابل ها به قطب های بیشتری نسبت به دهانه های کوتاهتر نیاز دارند.

• در نواحی تپه ای، تعمیر کابل های ABC کاری طولانی و دشوار است. دلیل اصلی این امر وزن سنگین این کابل ها است که به دلیل آن نیاز به تجهیزات تخصصی برای تعمیر دارند.
