کابل افشان چیست؟

کابل افشان چیست؟ یکی از اتصالات مهمی که باعث راه‌اندازی سیستم‌های مختلف می‌شود، کابل است. امروزه ما با انواع کابل که هر کدام از کاربرد های مختلفی برخوردار هستند، سرو کار داریم. از مهم ترین و پر کاربرد ترین کابل ها می توان به کابل افشان و کابل مفتولی اشاره کرد. باید به درستی هر کدام را شناخت تا به راحتی بتوان از آن ها در کاربرد های مختلف بهره گرفت. ما در این مقاله قصد داریم به کابل افشان، کاربردها، ساختار و انواع کابل افشان بپردازیم.

کابل افشان چیست؟

کابل افشان به گروهی از کابل‌هایی گفته می‌شود که دارای انعطاف‌پذیری بالایی هستند. این کابل با نام کابل نرم نیز شناخته می شود. که جنس فلز هادی آن‌ها از نوع مس گروه پنج است. کابل های افشان بر اساس اندازه سطح مقطع و ولتاژ نامی مطابق با استانداردهای مختلف تولید و در بازار عرضه می شوند

همان طور که اشاره کردیم کابل های افشان دارای انعطاف‌پذیری بالایی می باشند، همین امر باعث شده است که به‌ راحتی خم شوند؛ و قادر به نصب در مسیر های پر پیچ و خم باشند. کابل‌های افشان نیز نظیر سایر کابل‌های برق، رسانا و عایق بوده. این کابل از دو یا چند سیم تک‌رشته‌ای افشان شکل می گیرد.

کابل‌های افشان دارای انواع مختلفی نظیر کابل فشار ضعیف، کابل قدرت، کابل ارت، کابل‌های کنترل، کابل‌های کولری می باشند. به دلیل انعطاف‌پذیری بالای این کابل، در بسیاری از صنایع الکتریکی و برقی به کار گرفته می شود؛ علاوه بر آن نیز کابل‌های افشان بیشتر در محل هایی که نیاز به پیچش و انعطاف زیادی هست، استفاده می‌گردد.

کاربرد کابل افشان

می توان گفت این کابل محصولی همه کاره برای انواع پروژه های به حساب می آید. مهم‌ترین و رایج‌ترین کاربرد این کابل در تاسیسات ساختمانی می باشد؛ که برای کابل کشی های تجهیزات برقی داخل ساختمان به کار می رود. همچنین به سبب انعطاف پذیری و نرم بودن، برای استفاده در فواصل کوتاه مناسب می باشند. از این کابل به دلیل مقاومت بالا در برابر رطوبت و آب می توان برای پمپ‌های آب، و همچنین در بیشتر صنایع و نیروگاه‌ ها استفاده کرد.

از کابل انعطاف پذیر معمولی نمی توان در بیرون از خانه استفاده نمود. بلکه برای این کار باید کابلی را که برای فضای باز بیرون طراحی شده باشد؛ انتخاب کنید. چنین کابلی برای تمامی شرایط و آسیب‌های فضای بیرونی نظیر نور خورشید، هجوم حشرات و تغییرات دمایی طراحی شده است و از مقاومت بالایی برخوردار می باشد. از کابل های افشان بسته به نوعی که دارند در ساخت تجهیزات برقی، به عنوان کابل ضد نویز، کابل توزیع و انتقال برق و مصارف صنعتی به کار گرفته می‌شود.

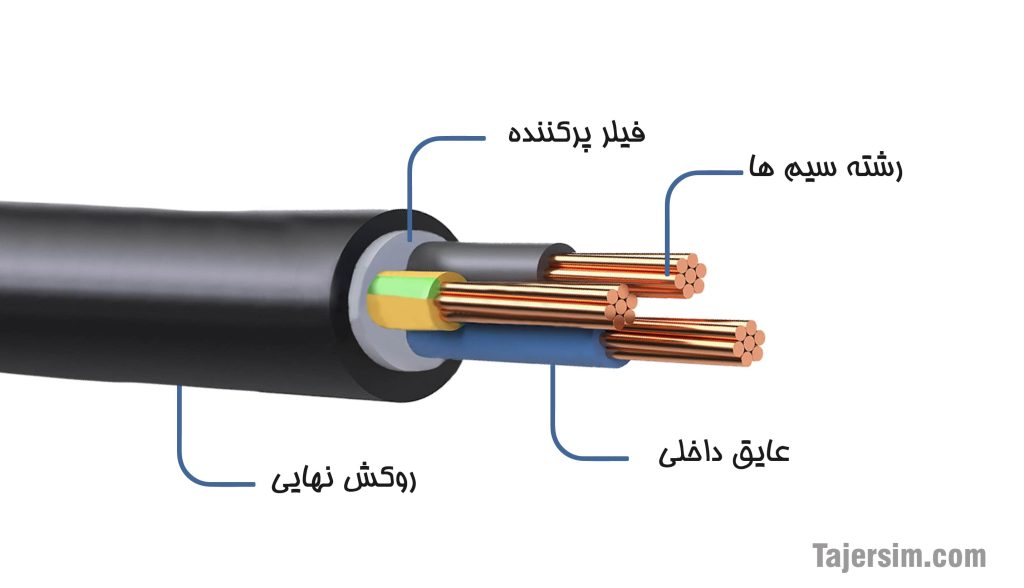

ساختار کابل افشان

شناخت ساختار کابل نیز از اهمیت بالایی برخوردار است؛ زمانی که این سوال پیش می آید که کابل افشان چیست. کابل افشان از چندین سیم نازک به عنوان هادی یا رسانا شکل گرفته شده است، که به دور هم تابیده شده اند. این کابل برای انواع کاربری‌های مختلف مناسب می باشد، از آنجایی که دوام کمتری نسبت به کابل‌های دیگر دارد، نباید از آن در شرایط محیطی سخت و محیط‌هایی که فشار فیزیکی زیادی وجود دارد، بهره گرفت.

کابل های افشان از دو یا چند سیم افشان به هم تابیده شدهشکل گرفته شده اند. این سیم ها توسط یک عایق بیرونی دیگر احاطه شده اند و بدین ترتیب کابل نهایی را تشکیل داده اند. هادی این سیم ها از جنس مس است و برای عایق آن ها از جنس پی وی سی از نوع PVC/A بهره گرفته اند. عایق بیرونی کابل پی وی سی از نوع PVC/D است. افشان بودن هادی سیم های تشکیل دهنده ی این نوع کابل، باعث شده که این کابل ها بسیار انعطاف پذیر و نرم باشد.

انواع کابل افشان

کابل های افشان انواع مختلفی دارند؛ ما در اینجا به پرکاربرد ترین آنها می پردازیم.

کابل افشان سبک

همان طور که از نام این کابل مشخص است این کابل را برای مصارف سبک به کار می گیرند. کابل افشان سبک با نام کابل فشار ضعیف نیز شناخته می شود، بیشتر برای مصارفی که نیاز به جریان الکتریکی کمتر و سبک تری دارند استفاده می گردد. به عنوان مثال برای استفاده از کابل رابط یا کابل ورودی وسایل برقی در منزل از این نوع کابل استفاده می شود.

کابل افشان آلومینیومی

همان طور که می دانیم فلز مس بسیار منحصر به فرد می باشد؛ این فلز دارای طئل عمر بالا، جریان دهی بالاو.. می باشد، که فلز گران قیمتی نیز هست. همین امر خریداران را به فکر خرید کابلی از جنس فلز جایگزین می اندازد. فلز آلومینیومی را جایگزین فلز مس کردند. تولیدکنندگان کابل افشان، با در نظر گرفتن نیازهای مختلف خریداران و مشتریان خود، اقدام به تولید کابل های متناسب با آن نیازها کردند.

کابل افشان قدرت

کابل افشان قدرت بر اساس کاربردی که دارد، نامگذاری شده است. از این نوع کابل برای مصارف سنگین استفاده می کنند، که نیاز به جریان الکتریکی با قدرتی بالا دارند. از کاربرد های این کابل می توان به برق رسانی در شبکه سراسری توزیع برق، نیروگاه ها، پالایشگاه ها و غیره اشاره کرد.

کابل افشان شیلددار

به دلیل ساختاری که این کابل از آن برخوردار می باشد، به منظور دفع تداخل سیگنال ها با یکدیگر، شکستگی امواج، به وجود آمدن نویز، پارایزیت و غیره بهره می برند. در این کابل از یک لایه نازک محافظ فلزی از جنس آلومینیوم و یا مس بهره گرفته شده است، این لایه می تواند هم به صورت فویل باشد و هم به صورت بافته شده باشد.

انواع کابل افشان براساس ولتاژ

کابل های افشان را بر اساس میزان ولتاژ این نوع کابل به چهار دسته تقسیم می شود:

• کابل افشان فشار ضعیف (LV)
• کابل افشان فشار متوسط (MV)
• کابل افشان فشار قوی (HV)
• کابل افشان فوق فشار قوی (EHV)
