پیگتیل فیبرنوری چیست؟

پیگتیل فیبرنوری چیست؟ در نصب و راه‌اندازی کابل فیبر نوری، نحوه‌ اتصال کابل‌ها به سیستم برای موفقیت شبکه، بسیار حیاتی می باشد. اگر به‌ درستی انجام شود، سیگنال‌های نوری با کم‌ترین میزان تضعیف و افت برگشت از لینک عبور خواهند کرد. در واقع پیگتیل فیبر نوری یک راه‌حل مناسب برای بهینه‌سازی اتصال فیبر نوری را ارائه خواهد داد، که در 99 درصد کاربردهای تک حالته مورد استفاده قرار می‌گیرد.

پیگتیل فیبر نوری چیست؟

پیگتیل فیبر نوری (Fiber optic pigtail) یک اتصال سخت‌افزاری خاص می باشد که برای پایان دادن به کابل مورد استفاده قرار می‌گیرد. ساختار پیگتیل فیبر به این صورت می باشد که در یک سر فیبر اتصالی قرار ندارد، ولی به سر دیگر آن یک اتصال دهنده کابل یا کانکتور قرار دارد. بنابراین می‌توان سمت آزاد یا اصطلاحا رابط را به تجهیزات متصل کرد و طرف دیگر را به کابل‌های فیبر نوری وصل کرد.

اتصال پیگتیل فیبر برای پایان دادن به کابل‌های فیبر نوری از طریق فیوژن ( فیوژن دستگاهی می باشد که وظیفه اتصال بین دو کابل را دارد) یا اتصال مکانیکی انجام خواهد شد. کابل‌های پیگتیل با کیفیت بالا، همراه با روش‌های صحیح اتصال فیوژن، بهترین عملکرد ممکن را برای پایانه‌های کابل فیبر نوری ارائه می کنند. پیگتیل‌های فیبر نوری در تجهیزات مدیریت فیبر نوری نظیر ODF، جعبه ترمینال فیبر و جعبه توزیع به کار می رود.

پیگتیل فیبر نوری

پیگتیل‌های فیبر نوری و پچ کورد ها از لحاظ ساختاری شباهت‌های زیادی با یکی دیگر دارند. هر دو آن‌ها به صورت سینگل مود و مالتی مود عرضه می شوند و می‌توانند به صورت تکی (simplex) و دوتایی (duplex) ارائه شوند. علاوه بر آن هم پچ کورد فیبر نوری و هم پیگتیل با انواع مختلفی از کانکتورهای فیبر نوری نظیر FC، SC، ST، LC، MTRJ، MPO، MU SMA، FDDI، E2000، DIN4 و D4 می‌توانند انتها یابند. کابل های فیبرنوری استفاده شده در پیگتیل ها دارای سه قطر متفاوت 2 و 3 میلیمتر و 900 میکرون می باشند.

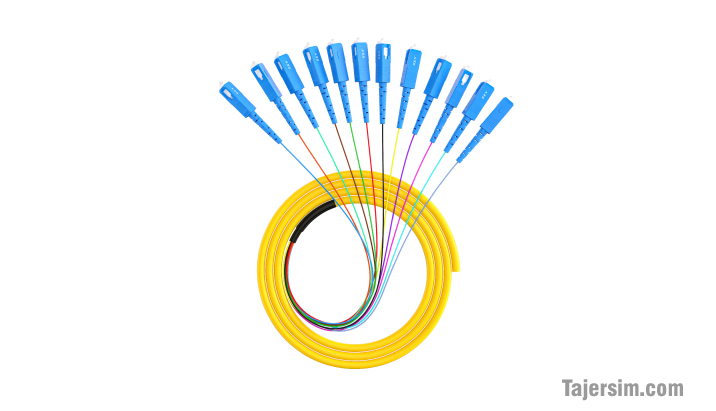

Fiber optic pigtail

انواع پیگتیل فیبر نوری

پیگتیل‌های فیبر نوری در انواع مختلفی با کارایی متفاوت تولید خواهند شد، که شامل موارد زیر است:

  • پیگتیل‌های فیبر نوری مالتی‌مد: این پیگتیل قابلیت پشتیبانی از چندین باند فرکانسی برای مصارف مختلفی مانند ارتباطات داده، صوت، تصویر و … را دارد.
  • پیگتیل‌های فیبر نوری تک حالته: این نوع پیگتیل فقط برای انتقال یک سیگنال به دو روش، دو جهته یا یک جهته مورد استفاده قرار خواهد گرفت. این پیگتیل به دلیل داشتن پهنای باند کمتر نسبت به پیگتیل‌های مالتی‌مد، برای انتقال داده‌ها با حجم کمتر استفاده می‌شود.
  • پیگتیل‌های فیبر نوری زمانی: این نوع پیگتیل فیبر نوری به جای استفاده از طیف فرکانسی، از زمان به‌عنوان یک متغیر در انتقال داده‌ها استفاده می‌کند. به همین دلیل این پیگتیل‌ها برای ارسال داده‌ها با فرکانس پایین مانند پخش فیلم از اینترنت و … قابل استفاده می باشند.
  • پیگتیل‌های فیبر نوری تک‌رشته: این نوع پیگتیل فیبر نوری برای انتقال داده‌های بسیار بزرگ که دارای پهنای باند بسیار زیادی هستند، مناسب می باشند؛ مانند ارتباط داده در فضا.
  • پیگتیل‌های فیبر نوری اکتیو: این نوع پیگتیل در قسمتی از طول موج نور قرار خواهند گرفت، تا نوع خاصی از نور (لیزر) با دامنه‌ دهی بزرگ را تولید کنند. این پیگتیل نسبت پیگتیل‌های فیبر نوری عادی از سرعت بسیار بالایی برخوردار هستند.

همچنین نظیر پچ کوردهای فیبر نوری، پیگتیل های فیبر نوری را می توان به نسخه های UPC و APC دسته بندی کرد. متداول‌ترین انواع مورد استفاده عبارتند از SC/APC pigtail، FC/APC pigtail و MU/UPC pigtail.

پیگتیل فیبر نوری lc

پیگتیل فیبر نوری lc یک کابل فیبر نوری با طول کوتاه می باشد که با کانکتور LC خاتمه می‌یابد. این مدل مجهز به فرول 1.25 میلی‌متر می باشد، که برای اتصال‌های با سایز 1.6، 2.0 و 3.0 میلی‌متر استفاده می‌شود. این نوع پیگتیل اتصال سریع و آسان را بین دستگاه‌های نوری فراهم می سازد. بنابراین از آن‌ها به‌طور گسترده در شبکه‌های فیبر نوری مانند مراکز داده، مخابرات و شبکه‌های سازمانی استفاده می‌شود.

پیگتیل فیبر نوری sc

کانکتور پیگتیل SC یک کانکتور جداکننده غیر نوری با فرول زیرکونیایی یا آلیاژی ضد زنگ 2.5 میلی‌متری می باشد. پیگتیل فیبر SC برای استفاده در برنامه‌هایی مانند CATV، LAN، WAN، تست و اندازه‌گیری مقرون‌به‌صرفه است.

پیگتیل fc

پیگتیل فیبر FC از بدنه فلزی کانکتورهای نوری FC بهره مند می شود، که دارای ساختار از نوع پیچی و فرول‌های سرامیکی با دقت بالا است. پیگتیل‌های فیبر نوری FC و محصولات مرتبط با آن به طور گسترده برای کاربردهای عمومی استفاده می‌شود.

پیگتیل فیبر نوری ST

کانکتور ST pigtail محبوب‌ترین کانکتور برای برنامه‌های چند حالته فیبر نوری LAN می باشد. این پیگتیل دارای یک حلقه بلند به قطر 2.5 میلی‌متر است، که از سرامیک (زیرکونیا)، آلیاژ ضد زنگ یا پلاستیک ساخته می‌شود. از این‌ رو پیگتیل‌های فیبر SC در زمینه های مخابراتی، صنعتی، پزشکی و حسگرها کاربرد زیادی دارند.

پیگتیل زره دار (Armored Pigtail)

پیگتیل زره پوش یا زره دار Pig محصور شده با لوله فولادی ضد زنگ یا سایر فولادهای قوی در داخل ژاکت بیرونی می باشد. پیگتیل فیبر نوری زره دار باعث محافظت بیشتر از فیبر داخل کابل و پایداری بیشتر در انتقال سیگنال در شبکه می‌شود. همچنین این مدل پیگتیل از آسیب‌های ناگهانی مانند جوینده شدن توسط جوندگان، فشار روی کابل و آسیب‌های کارهای ساختمانی جلوگیری خوهد کرد.

پیگتیل ضد آب (Waterproof Pigtail)

پیگتیل فیبر ضد آب از جنس استنلس استیل و ژاکت زره‌پوش پلی‌اتیلن می باشد، که برای فضای باز طراحی شده است. این نوع پیگتیل برای محیط‌های خشک و پر آسیب مانند برج های ارتباطی دریایی، CATV و نظامی مناسب است. کابل پیگتیل، ضد آب و مقاوم در برابر تغییر شکل می باشد و عملکرد کششی و قابل اعتمادی را در اتصالات فضای باز ارائه می‌کند.

پیگتیل رادیو میکروتیک

پیگتیل میکروتیک با کانکتورهای MMCX است، که برای افزودن دومین رابط بی‌سیم به BaseBox2 یا BaseBox5، با طول کابل 260 میلی‌متر نیز کاربرد دارد. کابل‌های مجهز شده با پیگتیل میکروتیک از کیفیت بسیار بالایی برخوردار می باشند و کاربرد گسترده‌ ای در فضای داخلی و بیرونی دارند.

سوالات متداول

پیگتیل چیست؟

پیگتیل فیبرنوری کابلی است که در یک طرف آن کانکتور فیبرنوری قرار دارد و انتهای دیگر آن سربندی نشده است. بنابراین از یک سر می‌تواند به تجهیزات دیگر متصل شود و از سر دیگر فیوژن شود و دو کابل فیبر نوری از این طریق به یکدیگر متصل می‌شوند.

تفاوت اصلی بین پچ کورد و پیگتیل چیست؟

تفاوت فیزیکی اصلی بین پچ کورد فیبر نوری و پیگتیل این است که پچ کورد فیبر نوری بخشی از کابل با طول مشخص بوده که هر دو سر آن به کانکتور متصل می‌شود، در حالی که فقط یک سر پیگتیل به کانکتورهای فیبر نوری متصل است. پچ کوردهای فیبر نوری می‌توانند از وسط به دو نیم تقسیم شوند و تشکیل دو پیگتیل را بدهند.

فیوژن فیبر نوری چیست؟

فیوژن یکی از جدیدترین تجهیزات ساخته شده، در دنیای شبکه محسوب می‌شود. از آن برای اتصال میان دو کابل فیبر نوری در راه اندازی فیبر استفاده می‌شود.
