پچ کورد فیبر نوری چیست؟

پچ کورد فیبر نوری چیست؟ پچ کورد فیبر در برنامه های کاربردی مخابراتی و ارتباطات داده ای مورد استقبال گسترده قرار گرفته است. با کسب و کارها و شرکت‌های متعددی که از مزایای آن بهره می‌برند، پچ کورد فیبر تا حد زیادی کافی‌ترین و رایج‌ترین فیدر پهنای باند را نشان می‌دهد. با تکثیر آن شبکه‌های با قابلیت گیگابیت، ظرفیت سوخت‌رسانی و جستجوی سرعت، استقرار پچ‌کورد فیبر را بیشتر می‌کند.

پچ کورد فیبر چیست؟

کابل فیبر پچ که اغلب به آن کابل فیبر پچ، جامپر فیبر یا لید فیبر پچ می گویند، طولی از کابل فیبری است که با اتصالات فیبر نوری (LC، SC، MTRJ، ST و غیره) در هر انتها خاتمه می یابد. کانکتورها به سیم فیبر نوری اجازه می دهند تا به سرعت به یک سوئیچ نوری یا سایر دستگاه های مخابراتی/کامپیوتری متصل شود. جامپر فیبر یک پخش کننده کلیدی برای استفاده در فضای داخلی است، مانند اتاق سرور یا مراکز داده. پچ کورد فیبر با قابلیت اطمینان عالی، سازگاری عالی و امنیت بهبود یافته، بهترین انتخاب را برای کاربردهایی که کابل‌های مسی معمولی به آن‌ها دسترسی ندارند، رتبه‌بندی شده است.

انواع پچ کورد فیبر نوری

پچ کوردهای فیبر نوری در بازار هم اکنون انواع مختلفی دارند. ما در این توضیح عمدتاً آنها را به انواع معمولی پچ کورد فیبر و انواع پچ کورد خاص تقسیم می کنیم.

انواع متداول پچ کوردهای فیبر

بر اساس مشخصات و استانداردهای مختلف، پچ کوردهای فیبر رایج را می توان از منظر حالت کابل فیبر، حالت انتقال، نوع ژاکت، نوع اتصال و نوع پولیش دسته بندی کرد.

حالت کابل فیبر: حالت تک یا چند حالته

حالت کابل های فیبر پچ نشان می دهد که چگونه پرتوهای نور در داخل فیبر حرکت می کنند. دو حالت کابل فیبر وجود دارد: حالت تک و چند حالته.

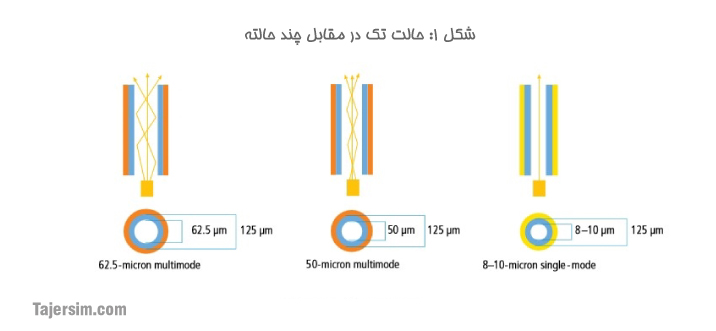

حالت تک در مقابل چند حالته

هسته فیبر تک حالته فقط به یک حالت نور اجازه می دهد تا در طول خود با قطر بسیار نازک 8-10 میکرون عبور کند، بنابراین می تواند سیگنال ها را با سرعت های بسیار بالاتر با تضعیف کمتر حمل کند. فیبر تک حالته دارای دو نوع OS1 و OS2 است که در ساخت و کاربرد متفاوت هستند. در مقایسه بین کابل های SMF OS1 و OS2، تفاوت بین OS1 و OS2 نشان داده شده است. به طور کلی، OS1 و OS2 هر دو برای انتقال در مسافت های طولانی قابل استفاده هستند، اما OS2 با ارائه عملکرد بهتر با تلفات کمتر، برای انتقال در مسافت های طولانی مناسب تر است.

هسته فیبر چند حالته بزرگتر است، معمولاً 50 یا 62.5 میکرون، که امکان انتقال حالت های نور متعدد را فراهم می کند. این فیبر نوری در پنج نوع با سرعت یا فواصل مختلف پشتیبانی می‌شود: OM1 62.5 میکرون، OM2 50 میکرون، OM3 50 میکرون، OM4 50 میکرون و OM5 50 میکرون، که می‌توانند با رنگ‌های استاندارد ژاکت متمایز شوند. از آنجایی که چندین مسیر نوری در کابل طی می شود، فاصله ای که نور های فیبر چند حالته می توانند به آن برسند معمولاً کوتاه است. برای انتقال از راه دور در داخل ساختمان یا محوطه دانشگاه، پچ کوردهای فیبر چند حالته بهترین نوع مناسب هستند.

تعداد رشته های فیبر: سیمپلکس یا دوبلکس

با توجه به تعداد رشته های فیبر، پچ کورد فیبر سیمپلکس و دوبلکس وجود دارد. همانطور که در شکل 2 نشان داده شده است، پچ کورد فیبر سیمپلکس شامل یک رشته فیبر با یک کانکتور سیمپلکس در هر انتهای آن است. می توان آن را با یک جفت ماژول گیرنده گیرنده BiDi که دارای یک پورت هستند، متصل کرد. در حالی که پچ کورد فیبر دوبلکس از دو رشته شیشه یا پلاستیک با یک کانکتور دوبلکس (یا به عنوان دو اتصال سیمپلکس در نظر گرفته می شود) تشکیل شده است. این اغلب با فرستنده گیرنده های معمولی یا فرستنده گیرنده های فیبر دوگانه BiDi مرتبط است.

نوع ژاکت: PVC یا LSZH

PVC و LSZH برای توصیف مواد ژاکت متداول پچ فیبر استفاده می شود. کابل های فیبر پچ پوشیده شده با ژاکت PVC در دمای نصب معمولی انعطاف پذیر هستند. در مقایسه با پچ‌کوردهای PVC، پچ‌کوردهای LSZH سفت‌تر و انعطاف‌پذیرتر هستند، اما حاوی ترکیبی مقاوم در برابر شعله هستند که در صورت سوختن، بخارات سمی از خود ساطع نمی‌کند. پچ کورد فیبر نوری پی وی سی معمولاً برای کاربردهای داخلی مانند اجرای افقی از مرکز سیم کشی استفاده می شود. در حالی که کابل LSZH در مناطق بدون تهویه و در معرض دید عموم استفاده می شود، مانند مترو و تونل ها و همچنین برای اتاق هایی استفاده می شود که خروج سریع از آنها آسان نیست.

نوع اتصال: LC، SC، ST یا موارد دیگر

انواع کانکتورهای زیادی وجود دارد که در کابل های پچ فیبر استفاده می شود مانند LC، SC، ST، MTP یا MPO. جدای از این کانکتورها، جدیدترین طراحی کانکتور به نام کانکتور MDC وجود دارد که با ارائه برتری 3 برابری نسبت به کانکتور LC استاندارد، بالاترین تراکم کانکتور قابل دستیابی را ممکن می سازد. انواع مختلف کانکتور باید به رابط های مختلف متصل شوند، بنابراین بهتر است نوع رابط دستگاه هایی را که برای اولین بار استفاده می کنید تأیید کنید.

اگر بر اساس معیارهایی که آیا کانکتور در هر طرف یکسان است تقسیم شوند، می توان آنها را به پچ کورد فیبر نوع اتصال دهنده و پچ کورد فیبر هیبریدی تقسیم کرد. پچ‌کوردهای فیبر که در هر دو انتها نوع اتصال یکسانی دارند، شامل پچ‌کورد فیبر LC به LC، پچ‌کورد فیبر SC به SC و غیره است. اگر نوع پورت دستگاه‌ها در هر دو طرف یکسان است، می‌توانید پچ کورد فیبر نوع کانکتوری را انتخاب کنید یا باید نوع هیبریدی را انتخاب کنید.

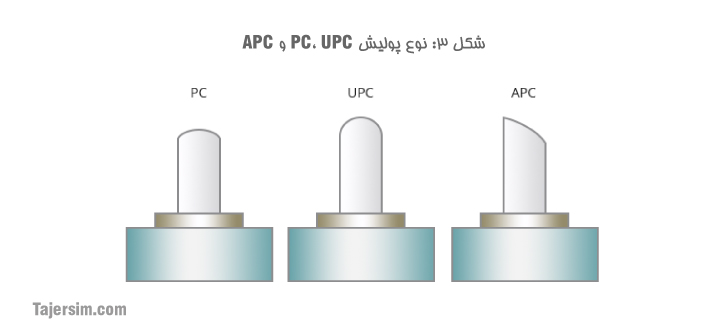

نوع ساختار: PC، UPC یا APC

کانکتورهای فیبر نوری به اشکال مختلف طراحی و صیقل داده شده اند تا بازتاب عقب را به حداقل برسانند، که به ویژه در کاربردهای حالت تک مهم است. با توجه به انواع پولیش این کانکتور، پچ کوردهای فیبر PC، UPC و APC وجود دارد. امروزه نوع پولیش PC با نوع UPC جایگزین شده است. اینکه UPC یا APC را انتخاب کنید بستگی به برنامه واقعی شما دارد. از آنجایی که APC تلفات ورودی کمتری را نسبت به UPC ارائه می‌کند، کابل‌های پچ فیبر APC برای کاربردهای پهنای باند بالا و لینک‌های مسافت طولانی، مانند FTTx، شبکه‌های نوری غیرفعال (PON) و چندگانه تقسیم طول موج (WDM) کاربرد بیشتری دارند. در حالی که سیم‌های پچ فیبر UPC برای سیستم‌های نوری که حساسیت کمتری نسبت به از دست دادن درج دارند مانند تلویزیون دیجیتال و تلفن اعمال می‌شود.

انواع ویژه پچ کوردهای فیبر

پچ کورد فیبر در حال تکامل است تا با نیازهای روزافزون پهنای باند همگام شود. برخی از کابل‌های فیبر پچ با طراحی خاص برای پاسخگویی به نیازهای کاربردی مختلف ظاهر می‌شوند. دانستن گزینه های موجود باعث صرفه جویی قابل توجهی در زمان و هزینه ما می شود. در اینجا تعدادی پچ کورد فیبر نوری ویژه برای استفاده در شرایط خاص وجود دارد.

پچ کورد فیبر زرهی

سیم پچ فیبر زرهی تمام ویژگی های سیم پچ فیبر رایج را حفظ می کند. همانطور که در شکل 4 می بینید، تفاوت اصلی بین کابل فیبر زرهی و پچ کورد فیبر معمولی در این است که جامپرهای فیبر زره دار با یک لوله زره دار ضد زنگ در داخل ژاکت و خارج از فیبر نوری طراحی شده اند. همچنین ضد جونده بودن و مقاومت در برابر گام های بزرگسالان. همانطور که قوی است، پچ کورد فیبر زرهی در واقع به اندازه سیم استاندارد فیبر نوری انعطاف پذیر است و می تواند به طور تصادفی خم شود.

پچ کورد فیبر غیر حساس

کابل پچ فیبر غیر حساس در برابر آسیب و از دست دادن خمش بسیار مقاوم است. این کابل دارای شعاع خمشی کوچک است و با طراحی نوآورانه هسته و افزایش حساسیت کم خمشی ماکرو از خمش اضافی جلوگیری می کند. سیم پچ فیبر غیر حساس خم برای پشتیبانی از مرکز داده و برنامه های کاربردی FTTH و کابل کشی با چگالی بالا ساخته شده است که باید گوشه های محکم بسته شود. برای دیدن اینکه چرا به کابل های فیبر غیر حساس به خم نیاز دارید کلیک کنید.

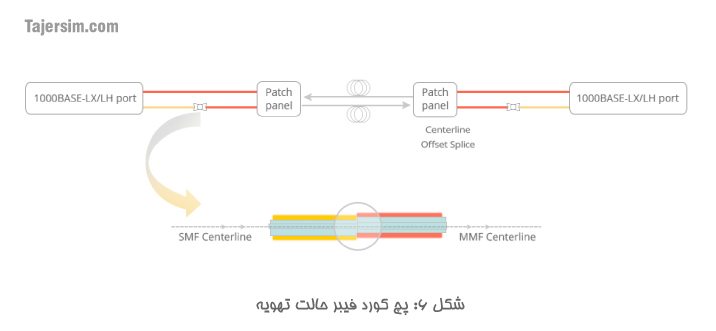

وصله پچ کورد فیبر حالت تهویه

این پچ کابل فیبر ویژه یک کابل پچ چند حالته دوبلکس است که دارای طول کمی فیبر تک حالته در شروع طول انتقال است. این برای حل مشکل فنی مربوط به استفاده از تجهیزات تک حالته در کارخانه کابل چند حالته موجود طراحی شده است. هدف پچ کورد فیبر تهویه‌کننده، این است که فاصله کارخانه فیبر نصب‌شده را فراتر از برنامه‌های مورد نظر اصلی آن هدایت کند، و همچنین کیفیت سیگنال داده را بهبود بخشد. برای کسب اطلاعات بیشتر در مورد استفاده از نکات کابل پچ تهویه مطبوع در موارد معمولی، لطفاً به حالت وصله سیم تهویه مطبوع مورد استفاده در برنامه های اترنت 1/10 گیگابیتی مراجعه کنید.

وصله پچ کورد فیبر با اتلاف کم درج

پچ‌کوردهای فیبر با اتلاف کم که از فناوری LL استفاده می‌کنند، در مقایسه با پچ‌کوردهای فیبر معمولی، تلفات درج کانکتور کمتری دارند، اگرچه شباهت‌های زیادی با کابل پچ معمولی دارد که فقط از نظر ظاهر قضاوت می‌شود. به عنوان مثال، افت درج استاندارد صنعتی اتصال فیبر معمولی 0.75dB است، اما برای پچ کورد فیبر کم تلفات، می تواند 0.2dB یا کمتر باشد. این نوع پچ کوردهای فیبر اغلب برای کاربردهایی استفاده می شود که میزان تضعیف یک عنصر حیاتی است. با کاهش تضعیف، آنها می توانند دسترسی شبکه را برای کاربردهای طولانی مدت گسترش دهند.

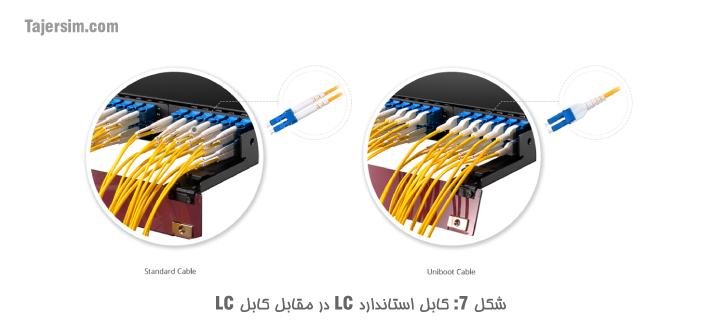

پچ کورد فیبر Uniboot

کابل پچ فیبر یونی بوت که با کانکتورهای یونی بوت LC طراحی شده خاتمه می یابد، دو فیبر را در یک کابل ادغام می کند، بنابراین مزایای قابل توجهی را در محیط های کابل کشی با چگالی بالا ارائه می دهد. در مقایسه با کابل‌های استاندارد LC، تعداد کابل‌ها را تا 50 درصد کاهش می‌دهد و بهترین تناسب را برای مکان‌هایی که فضا نگران‌کننده است، نشان می‌دهد که مزیت اصلی آن است.

نتیجه گیری

پچ کورد فیبر به بسیاری از افراد کمک کرده است تا به پهنای باند بزرگتر و سرعت بیشتر دست یابند، و مزیت آن گسترش در طیف وسیعی از ساختارها است. از معرفی انواع کابل های فیبر پچ و کاربردهای آنها در بالا، ممکن است برخی از تصاویر را دریافت کنید که کدام جامپرهای فیبر را انتخاب کنید. پارامترهای کابل های فیبر پچ رایج مانند حالت کابل فیبر و انواع کانکتور عناصر کلیدی هستند که اهمیت زیادی دارند. اگر محیط کابل کشی شما نسبتاً سخت است، سیم فیبر مخصوصی که در بالا ذکر شد متناسب با نیاز شما خواهد بود. کمک گرفتن از یک متخصص همیشه بهترین انتخاب برای جلوگیری از ضرر و زیان زمانی است که تصمیم گیری برای شما سخت است.
