ماژول نوری چیست؟

ماژول نوری چیست؟ با توسعه سریع خدمات اینترنت و صنعت ارتباطات، ارتباطات نوری به مهم ترین صنعت استراتژیک در قرن بیست و یکم تبدیل می شود. اجزای اولیه یک ارتباط نوری پایه شامل سوئیچ اترنت، دستگاه غیرفعال WDM، ماژول نوری و غیره است. این مقاله بر روی ماژول نوری و برخی اطلاعات مرتبط در مورد آن تمرکز خواهد کرد.

ماژول نوری چیست؟

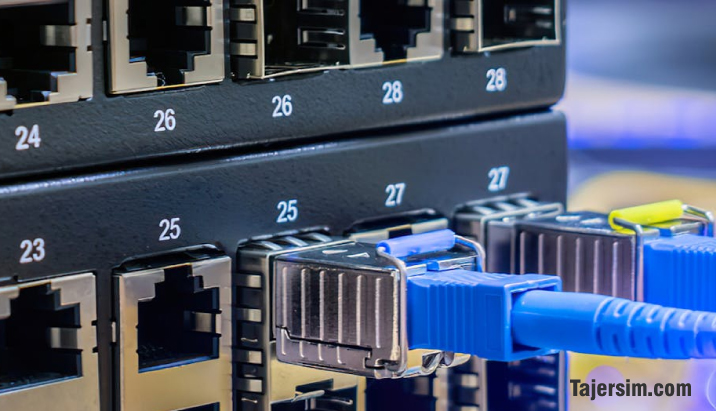

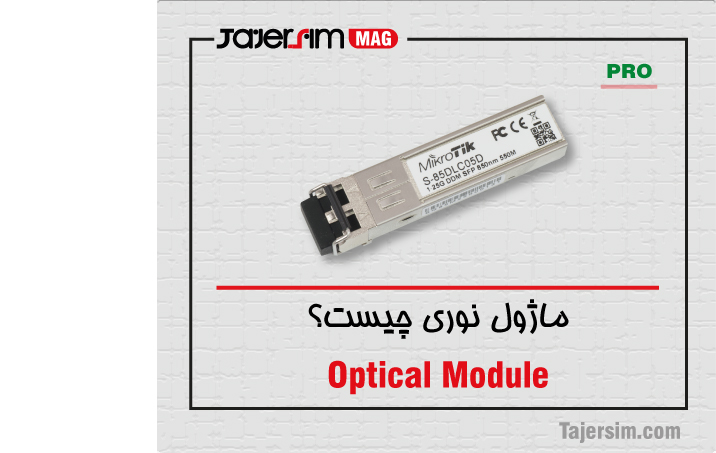

یک ماژول نوری که فرستنده و گیرنده فیبر نوری یا فرستنده و گیرنده نوری نیز نامیده می شود، یک دستگاه معمولی با قابلیت اتصال گرم است که در برنامه های کاربردی ارتباطات داده با پهنای باند بالا استفاده می شود. ماژول‌های فرستنده گیرنده معمولاً یک رابط الکتریکی در سمت خود دارند که به داخل سیستم متصل می‌شود و یک رابط نوری در طرف دیگر که از طریق یک کابل فیبر نوری به دستگاه‌های مختلف متصل می‌شود. یک ماژول نوری به عنوان مبدل فوتوالکتریک عمل می کند که سیگنال الکتریکی را به نور و بالعکس تبدیل می کند. چندین نوع ماژول فرستنده گیرنده وجود دارد که می توان از آنها در برنامه های مخابراتی استفاده کرد. مشخصات و طراحی های مختلف به طور گسترده ای برای رفع نیازهای متغیر طراحان استفاده می شود.

چند نوع ماژول نوری؟

GBIC اولین ماژول 1G بود. رابط SFP بعد از رابط GBIC طراحی شد و به دلیل اندازه کوچکتر، SFP گاهی اوقات به عنوان Mini-GBIC شناخته می شود. ماژول های SFP به صورت تجاری با قابلیت نرخ داده تا 100M یا 1000M/1G در دسترس هستند. یک استاندارد نوع، ماژول XENPAK که قادر به سرعت 10 گیگابیت بر ثانیه است، در سال 2001 طراحی شد. با این حال، پیشرفت در فناوری منجر به فرم های فشرده تر برای برنامه های اترنت 10 گیگابیتی شد.

بلافاصله پس از سال 2001، دو استاندارد مرتبط ظاهر شد: XPAK و X2. بعداً، فروشندگان معمولاً از ماژول های XFP برای مسافت های طولانی تر و ماژول های SFP+ برای تراکم بالا استفاده کردند. با افزایش تقاضا برای سرعت و پهنای باند بالاتر، اپتیک های 25 گیگابایتی مانند ماژول های SFP28، اپتیک های 40 گیگابایتی مانند ماژول های QSFP/QSFP+ و اپتیک های 100 گیگابایتی مانند فرستنده گیرنده CFP و ماژول های QSFP28 به طور گسترده مورد استفاده قرار می گیرند.

حالت تک در مقابل ماژول های نوری چند حالته: چگونه انتخاب می کنید؟

ماژول فرستنده و گیرنده معمولا در دو حالت تک حالته یا چند حالته عرضه می شود. این احتمال وجود دارد که شما بین این دو نوع ماژول فرستنده گیرنده انتخاب کنید. اما قبل از آن، چند فاکتور وجود دارد که باید در نظر بگیرید.

ماژول‌های فرستنده و گیرنده تک حالته از انتقال داده با دستیابی طولانی‌تر و سرعت بالاتر نسبت به ماژول فرستنده گیرنده چند حالته پشتیبانی می‌کنند. این عمدتا به این دلیل است که ماژول های چند حالته طول موج کوتاه تری (حدود 850 نانومتر) نسبت به ماژول های تک حالته (حدود 1260 نانومتر تا 1650 نانومتر) دارند. اما در محیط‌های دیتاکام، هم ماژول‌های فرستنده گیرنده تک حالته و هم ماژول‌های فرستنده گیرنده چند حالته می‌توانند از امروز سرعت‌های فراتر از 50G را در خود جای دهند.

به دلیل “شکنندگی” سیستم فیبر تک حالته، ماژول های تک حالته معمولاً بیشتر از چند حالته قیمت دارند. اما فیبر تک حالته هزینه کمتری نسبت به فیبر چند حالته دارد.

آیا ماژول های نوری تک حالته به ماژول های نوری چند حالته متصل می شوند؟

پاسخ کوتاه برای این سوال منفی است. ماژول تک حالته مبتنی بر لیزر 1310 نانومتری است و ماژول چند حالته مبتنی بر LED 850 نانومتری است، بنابراین، ماژول‌های نوری تک حالته فقط روی فیبر تک حالته و ماژول‌های نوری چند حالته فقط روی فیبر چند حالته کار می‌کنند.

ماژول تک حالته باید با ماژول تک حالته روی فیبرهای تک حالته استفاده شود و ماژول چند حالته باید با ماژول چند حالته روی فیبرهای چند حالته استفاده شود. ما نمی توانیم ماژول تک حالته را به ماژول چند حالته وصل کنیم. اما برای برخی از ماژول‌های نوری که می‌توانند هم روی فیبرهای تک حالته و هم روی فیبرهای چند حالته کار کنند، مانند ماژول‌های لیزری 1000BASE-LX/LH مبتنی بر لیزر 1310 نانومتری. اگر بخواهیم از آن بر روی فیبرهای چند حالته استفاده کنیم، می توانیم از کابل پچ تهویه حالت حالت استفاده کنیم.

نتیجه گیری

ماژول های نوری برای به روز رسانی شبکه های ارتباطی و شبکه های مرکز داده برای مدیریت ترافیک کارآمد با سرعت های بالاتر مستقر شده اند. شبکه های نوری ستون فقرات شبکه های ارتباطی سیار هستند. با افزایش تقاضا برای ارتباطات سیار قابل اعتماد و با سرعت بالا، فرستنده های نوری به طور فزاینده ای برای زیرساخت شبکه ارتباطی مورد استفاده قرار می گیرند و در شبکه های نوری رشد می کنند.
