فیوژن فیبر نوری چیست؟

فیوژن فیبر نوری چیست؟ اتصال فیوژن به معنای اتصال ایمن دو کابل فیبر نوری با گرم کردن سطوح انتهایی هسته آنها و فشار دادن آنها به یکدیگر است تا آنها را به عنوان یک فیبر منفرد متصل کنید که می تواند سیگنال های نور را با تلفات تقریباً صفر در نقطه اتصال منتقل کند.

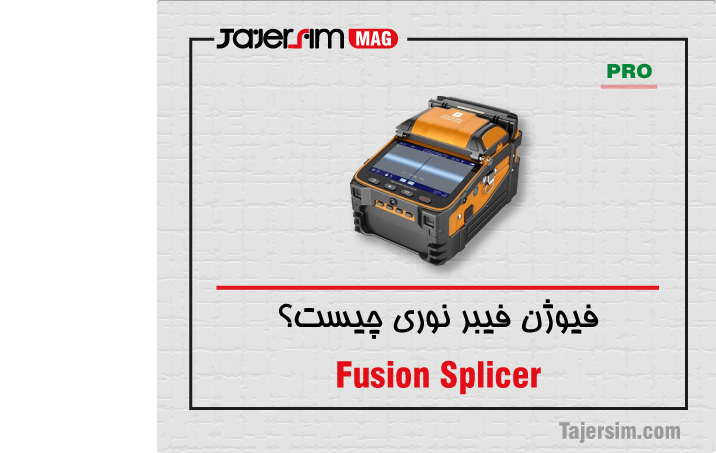

دستگاه فیوژن چیست؟

اتصال فیبر با استفاده از دستگاه فیوژن رایج ترین روش در بین تکنسین های شبکه است زیرا کمترین تلفات و کمترین بازتاب سیگنال را در مقایسه با اتصال مکانیکی فراهم می کند، که نیاز به استفاده از کانکتور دارد و نتایج نسبتاً قابل اعتماد و عملی به دست نمی دهد. اتصال فیوژن به روش‌های خاصی مانند بریدن، تراز کردن، گرم کردن و فشار دادن سطوح انتهایی الیاف به هم و وجود دستگاه‌ها و ابزار خاصی نیاز دارد که به تکنسین‌ها در انجام اتصال فیوژن مناسب کمک می‌کند.

نحوه انجام اتصال فیوژن فیبرهای نوری.

• یک طرف فیبر را در آستین محافظ اسپلایس قرار دهید.

اگرچه، حفاظت از بخش اتصال فیبر آخرین مرحله این فرآیند است، یک تکنسین نباید فراموش کند که غلاف محافظ گرما را در یک طرف الیاف قرار دهد. آستین محافظ معمولاً یک لوله جامد است که می توان آن را روی انتهای فیبر قرار داد اما پس از اتصال به فیبر نمی توان آن را دور آن پیچید. علاوه بر این، محل اتصال باید بسیار تمیز باشد و دستگاه همجوشی باید روی یک سطح ثابت قرار گیرد.

• پوشش های بافر الیاف را به دقت جدا کنید.

به منظور ادغام دو انتهای فیبر با هم، آنها باید تا لایه روکش جدا شوند. فقط هسته و لایه روکش فیبر را می توان با هم ذوب کرد و تمام لایه های بافر و پوشش باید حذف شوند. ابزارهای حرفه‌ای برای جداسازی فیبرهای نوری وجود دارد که معمولاً دارای سوراخ‌های جداسازی اختصاصی برای بافر 250 میکرومتر، لایه بافر محکم و سایر لایه‌ها و ژاکت‌های پوشش اضافی هستند.

هرچه تکنسین ها جداسازی فیبر را بیشتر انجام دهند، با دقت بیشتری می توانند این کار را در یک مانور تک لغزنده برای هر لایه جدا شده انجام دهند. دستگاه فیوژن دستورالعملی در مورد طول لایه برداری هر لایه دارد و برخی از دستگاه ها دارای نگهدارنده های جداشونده فیبر برای جابجایی راحت تر با فیبر هستند، به خصوص اگر کابل ریبون باشد که دارای چندین فیبر است که می توانند همزمان با هم ذوب شوند.

• الیاف را از ذرات پوشش باقی مانده تمیز کنید.

ابزار سلب ممکن است ذرات ضایعاتی از لایه های بافر و پوشش جدا شده باقی بگذارد. این ضایعات را می توان به راحتی با استفاده از ایزوپروپیل الکل و دستمال های تمیز کننده فیبر مخصوص تمیز کرد. لطفاً توجه نکنید که دستمال مرطوب تمیزکننده معمولی ممکن است الیاف را از طرفین خراش دهد و نیازی به تمیز کردن بیش از حد قسمت انتهایی الیاف نیست زیرا در مرحله بعد باید شکافته شوند.

• انتهای الیاف را دقیقاً با زاویه 90 درجه جدا کنید.

یک دستگاه اتصال فیوژن معمولاً با یک برش الیاف سازگار ارائه می شود، که ابزاری است که نوک یک رشته فیبر را دقیقاً با زاویه 90 درجه برش می دهد. فیبر نوری را نمی توان با استفاده از هر نوع برش یا قیچی برش داد، در غیر این صورت صفحه انتهایی فیبر تغییر شکل می دهد و منجر به از دست دادن سیگنال پس از اتصال می شود. برای کابل های فیبر ریبون، برش های مخصوصی وجود دارد که به طور همزمان تا 12 فیبر یا بیشتر را می شکند.

• الیاف را در دستگاه اتصال فیوژن محکم کنید.

دو طرف فیبر جدا شده را در شکاف های اختصاص داده شده روی دستگاه قرار دهید و مطمئن شوید که شکاف بین آنها به طور مناسب کوچک و در بین الکترودهای گرمایش متمرکز است. دستگاه‌های فیوژن اسپلایس معمولا دارای نگهدارنده‌های قابل جدا شدن یا گیره‌های ثابت هستند که الیاف را در جای خود محکم می‌کند و انجام مکرر مرحله موقعیت‌یابی را بسیار آسان می‌کند. هنگامی که از یک دستگاه فیوژن نواری استفاده می کنید، باید راهنماهای ریز مخصوصی داشته باشد تا الیاف را با فواصل مساوی در یک راستا و از هم جدا نگه دارد.

• فرآیند اتصال فیوژن را شروع کنید.

قبل از فعال کردن فرآیند هم ترازی و همجوشی؛ مطمئن شوید که تنظیمات دستگاه برای نوع، حالت تک حالته یا چند حالته و تعداد فیبرهایی که باید به هم متصل شوند، به درستی تنظیم شده است. فیبرها بسیار ظریف هستند و تنظیمات صحیح به دستگاه کمک می کند تا مقدار مناسب گرما را اعمال کند و الیاف را با سرعت صحیح به هم فشار دهد تا نتایج کامل اتصال و اتلاف سیگنال صفر داشته باشد.

علاوه بر این، در دستگاه های مدرن تراز نهایی، گرمایش الکتریکی و فرآیند همجوشی همه به طور خودکار انجام می شود و دستگاه فیوژن دارای یک دوربین بزرگنمایی است که روند تراز و همجوشی را بر روی صفحه نمایش نشان می دهد. تلفات تخمینی نهایی فیبر روی صفحه نمایش داده می شود و برای اتصال بهتر باید تا حد امکان به 00.00dB نزدیک شود. پس از پایان فرآیند، دو طرف فیبر به یک رشته پیوسته تبدیل می‌شوند، اما باید در حین انجام آخرین مرحله حفاظتی، آنها را با دقت مدیریت کنیم.

• آستین محافظ اطراف اسپلایس را گرم کنید.

در نهایت می‌توانیم آستین محافظ حرارتی را که در یک طرف الیاف گذاشته‌ایم، روی قسمت متصل شده فیبر بمالیم. با این حال، باید مطمئن شوید که فیبر را از سمتی که آستین قرار دارد نگه دارید و آستین را به سمت وسط فشار دهید. و سمت دور فیبر را نگیرید و آستین را به سمت دست خود بکشید. در غیر این صورت، حرکت آستین ممکن است به نقطه اتصال فشار وارد کند و به آن آسیب برساند.

پس از پوشاندن کامل قسمت اتصال دهنده الیاف با آستین محافظ، اکنون می توانید آنها را با هم در شکاف انقباض حرارتی اختصاص داده شده قرار دهید و مرحله گرمایش آستین را شروع کنید. وقتی گرمایش تمام شد و آستین محکم روی فیبر متصل شد، دستگاه بوق می‌زند و اکنون اتصال فیبر به پایان رسیده است.
