سیم رانژه چیست؟

سیم رانژه چیست؟ «رانژه کردن» اصطلاحی رایج در مراکز مخابراتی می باشد؛ که به معنی ایجاد ارتباط بین خط تلفن مشترک و شرکت ارائه دهنده سرویس اینترنت ADSL یا VDSL انجام می شود تا انتقال دیتا و سیگنال های صوتی با یکدیگر امکان پذیر شوند.

سیم رانژه چیست؟

سیم رانژه که با نام سیم تلفن نیز شناخته می شود؛ از جفت کردن دو سیم نازک از جنس مس یا آلومینیوم که به یکدیگر تابیده شده اند، تشکیل می‌شود، از این نوع سیم برای اتصالات خطوط تلفن و همچنین آیفون استفاده می شود. مرکز مخابرات محل به جعبه‌ تقسیم‌های بزرگی که در شهر وجود دارند، وصل می‌شوند و منازل مشترکین خطوط تلفن ثابت به وسیله این جعبه تقسیم‌ها به مخابرات متصل می‌شوند. در واقع می توان گفت سیم رانژه یک سیم نازک است که در دو رنگ متفاوت ساخته می‌شود، به همین دلیل این نوع سیم راحت قابل شناسایی و تشخیص است.

کیفیت پایین این سیم و یا استفاده نکردن از مواد اولیه مرغوب، ممکن است شما را در اتصالات و مکالمات با مشکل مواجه کند و همین طور سرعت اینترنت منزل شما را کاهش دهد، در این صورت برای داشتن صدای خوب و بدون نویز، استفاده از سیم‌ های تلفن برندهای معتبر لازم است قبل از استفاده از اینترنت با سیم رانژه استفاده از سیستم ADSL را برای کاربر ممکن می‌کند. اسم این نوع سیم با توجه به کاربرد آن در مخابرات انتخاب شده است، که جهت معرفی این محصول در صنعت استفاده می‌شود و در مخابرات عمل رانژه‌ کردن روی خطوط تلفن عمل انجام می‌گیرد، که از سیم دو لایه یا یک زوج سیم تلفن استفاده شده که به عنوان سیم رانژه معروف می باشد.

این سیم برای ارتباط بین کافو‌ها، توزیع خطوط مخابراتی، سیم‌کشی تلفن داخل ساختمان‌ها به صورت آزاد و یا داخل لوله و همین طور برای لوازم برقی و الکترونیکی خانگی مورد استفاده قرار می گیرد، به طور کلی کاربرد سیم رانژه در توزیع خطوط مخابراتی، ارتباط تجهیزات تلفنی به ویژه MDF می باشد. سیم رانژه یا تلفن مطابق با VDE 0815 استاندارد مخابرات ایران (TCI) را دریافت کرده است.

مشخصات سیم تلفن

سیم رانژه که نام انگلیسی آن Telephone Jumper Wire می باشد، یک سیم تلفن تک زوج به صورت به هم پیچیده (Twisted-Pair) می باشد؛ که برای جلوگیری از اختلال و نویز هم‌شنوایی تشکیل شده است، کد شناسایی آن نیز J-YV است.

انواع سیم رانژه

سیم رانژه را بر اساس ابعاد و سایز گروه بندی می کنند. بر حسب نیاز و کاربرد آن مورد استفاده قرار می گیرد و به طور کلی در انواع زیر که همگی بر اساس استاندارد DIN VDE 0815 تولید و عرضه می‌شوند، وجود دارند:

• سیم رانژه سایز ۰۴: هادی این نوع سیم رانژه قطری معادل ۰.۴ میلیمتر دارد و روکشی ۰.۲ میلیمتری دارد که طول کلاف آن به طور معمول ۳۰۰ متر است.

• سیم رانژه سایز ۰۵: قطر هادی این سیم ۰.۵ میلیمتر است که روکش عایق آن ضخامت ۰.۳ دارد.

• سیم رانژه سایز ۰۶: هادی این سیم قطری برابر ۰.۶ میلیمتر دارد که روکش عایق آن ۰.۴ است.

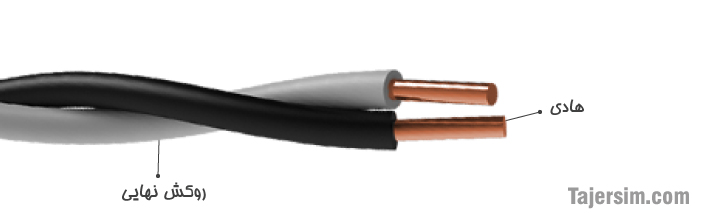

ساختار سیم رانژه

مغزی این سیم از رسانای مس نرم یا آنیل شده و یا آلومینیوم که از سایز‌های رایج  ۰.۴، ۰.۵ و ۰.۶ میلی متر شکل گرفته اند، روی بسته‌بندی‌ها درج شده‌اند. جنس شیلد یا عایق آن از پلیمر pvc انعطاف‌پذیر می باشد، بر اساس استاندارد‌های مرجعی VDE 0812 ،VDE 0815 و TCI مخابرات ایران این سیم رانژه تولید و عرضه می شود. عایق زوج رشته این سیم به رنگ مشکی و سفید و طبق سفارشات نیز میتواند در رنگ‌های دیگر تولید شود.

دامنه حرارتی این سیم در حالت خم شو حدود منفی ۵ درجه سانتی‌گراد تا مثبت ۵۰ درجه سانتی‌گراد و در حالت نصب از منفی ۳۰ سانتی‌گراد تا مثبت ۷۰ سانتی‌گراد می باشد. ولتاژ سیم رانژه ۳۰۰ تا  ۵۰۰ و ۴۵۰ تا ۷۵۰ می باشد که طول بسته‌بندی‌های به صورت کلاف‌های ۳۰۰ متر در نظر گرفته شده است.

از سیم رانژه برای تابلو مراکز تبلیغاتی، وایرینگ تابلو در سامانه کنترلی، سیم‌کشی داخل وسایل الکترونیکی، سوئیچینگ صنعتی، تابلو‌های توزیع برق یا کافوها به کار گرفته می شود.
