تستر کابل شبکه چیست؟

تستر کابل شبکه چیست؟ تستر کابل شبکه ابزاری است که برای تایید یکپارچگی و اتصال کابل های شبکه استفاده می شود. معمولاً توسط تکنسین‌های شبکه و متخصصان فناوری اطلاعات برای عیب‌یابی و تشخیص مشکلات سیم و کابل‌ها مانند سیم‌کشی نادرست، کوتاهی کابل، باز شدن و اتصالات متقاطع استفاده می‌شود.

تستر کابل شبکه معمولاً شامل یک واحد اصلی و واحد راه دور است که به انتهای این تستر، کابل ها برای آزمایش متصل می شوند. تستر سیگنال ها را از طریق کابل ارسال می کند و هرگونه ناهماهنگی یا نقص در سیم کشی را بررسی می کند. با استفاده از تستر کابل شبکه، تکنسین ها می توانند به سرعت هر مشکلی را در کابل های شبکه شناسایی و حل کنند و از عملکرد بهینه و قابلیت اطمینان زیرساخت شبکه اطمینان حاصل کنند.

هدف تستر کابل شبکه

هدف یک تستر کابل شبکه بررسی اتصالات کابل موجود و نصب اتصالات کابل جدید است و کیفیت سیگنال را بررسی می کند و مشخص می کند که کابل ها در کجا ممکن است به توجه نیاز داشته باشند. تستر یک دستگاه الکتریکی است که رسانایی بین دو سر کابل را اندازه گیری می کند و برای جفت شدن صحیح سیم ها سیگنالی را که پیدا، بررسی و اندازه گیری می کند.

تستر کابل شبکه بررسی می کند که آیا کابل قادر به حمل سیگنال است یا خیر، و اگر می تواند، به این معنی است که تمام مدارها بسته هستند و جریان می تواند بدون مانع از سیم ها عبور کند، یعنی هیچ اتصال کوتاه یا اتصالات ناخواسته ای در سیم ها وجود ندارد. در مواردی که مشکلات وجود دارد و شناسایی می شوند، به ندرت در خود کابل خطا وجود دارد، معمولاً خطای نصب است.

مزایای تستر کابل شبکه:

مشخص می کنید که آیا سیم های کابل اترنت به درستی جفت شده اند یا خیر
نشان می دهید که آیا در عایق کابل شکستگی وجود دارد
نشان می دهید که آیا کابل سطح مقاومت صحیحی دارد یا خیر

یکی از رایج ترین کاربرد های تستر کابل برای آزمایش کابل های شبکه Cat 6، Cat 5، Cat 5e و Cat6a در رایانه ها است. از آنجایی که بسیاری از انواع داده ها از طریق کابل شبکه منتقل می شوند، باید یک ارتباط مناسب بین کامپیوتر و سرور برقرار شود. همچنین، مطمئن شوید که قدرت سیگنال برای انتقال داده کافی است و هیچ تداخل خارجی وجود ندارد. یک تستر کابل می تواند این عوامل را آزمایش کند و تأیید کند که اتصالات کابل های شبکه درست است و برای هدف مورد نظر کار می کند.

انواع تستر کابل شبکه

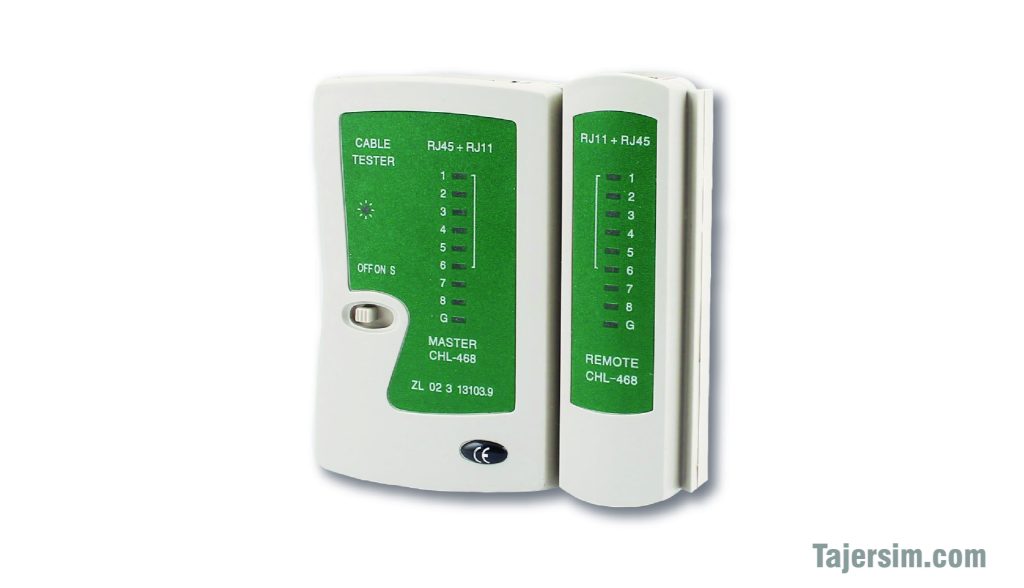

تستر کابل شبکه LED: تستر کابل شبکه با نشانگرهای LED نوعی تستر است که از دیودهای ساطع نور (LED) برای ارائه بازخورد بصری در مورد وضعیت کابل شبکه در حال آزمایش استفاده می کند. این نشانگرهای LED معمولاً اطلاعاتی مانند تداوم، کوتا بودن ، باز شدن و سایر موارد را در کابل نمایش می دهند.

هنگامی که تستر کابل شبکه به کابل متصل می شود، LED ها در طرح ها یا رنگ های مختلف روشن می شوند تا وجود هر گونه ایراد یا مشکل در کابل را نشان دهند. این بازخورد بصری شناسایی سریع و عیب‌یابی مشکلات کابل شبکه را برای کاربران آسان‌تر می‌کند.

تسترهای کابل شبکه با نشانگرهای LED ابزاری کاربرپسند و کارآمد برای تست و تایید یکپارچگی کابل های شبکه در محیط های مختلف شبکه هستند.

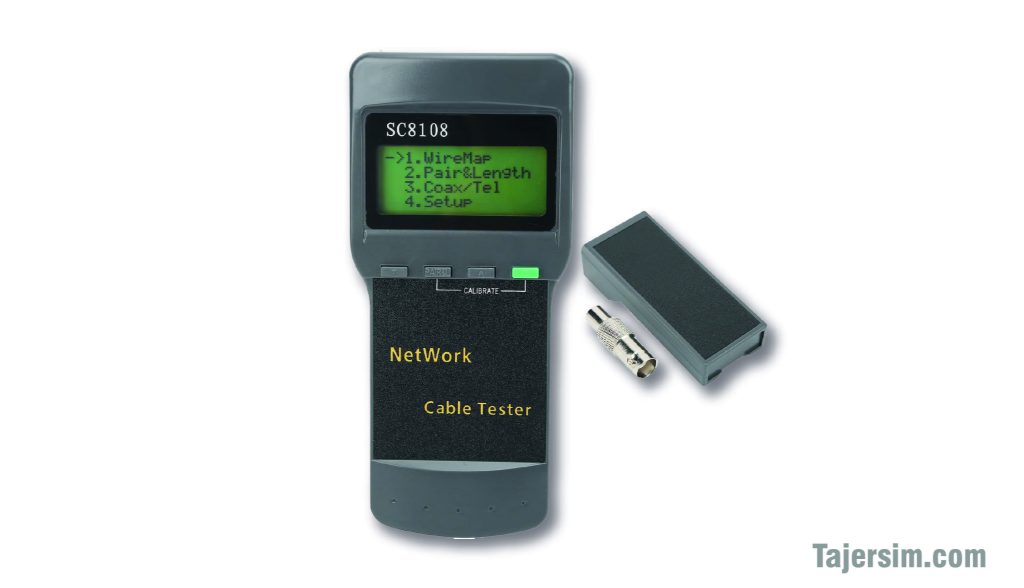

تستر کابل دیجیتال: تستر کابل شبکه دیجیتال نوعی تستر است که از فناوری دیجیتال برای آزمایش و تشخیص کابل های شبکه استفاده می کند. این تسترها معمولاً ویژگی ها و قابلیت های پیشرفته تری را در مقایسه با تسترهای آنالوگ سنتی ارائه می دهند. تسترهای کابل شبکه دیجیتال می توانند طیف وسیعی از عملکردها را ارائه دهند، مانند:

تشخیص پیشرفته: تسترهای دیجیتال می توانند اطلاعات دقیقی در مورد کابل، از جمله طول، خطاها و معیارهای عملکرد ارائه دهند.
دقت افزایش یافته: تسترهای دیجیتال می توانند اندازه گیری ها و نتایج دقیق تری را در مقایسه با تسترهای آنالوگ ارائه دهند.
ذخیره سازی و گزارش دهی داده ها: برخی از تسترهای دیجیتال می توانند نتایج آزمایش را ذخیره کرده و گزارش هایی را برای مستندسازی و تجزیه و تحلیل تولید کنند.
سازگاری با فناوری های مدرن شبکه: تسترهای دیجیتال برای کار با انواع کابل های شبکه از جمله کابل های اترنت، فیبر نوری و کواکسیال طراحی شده اند.

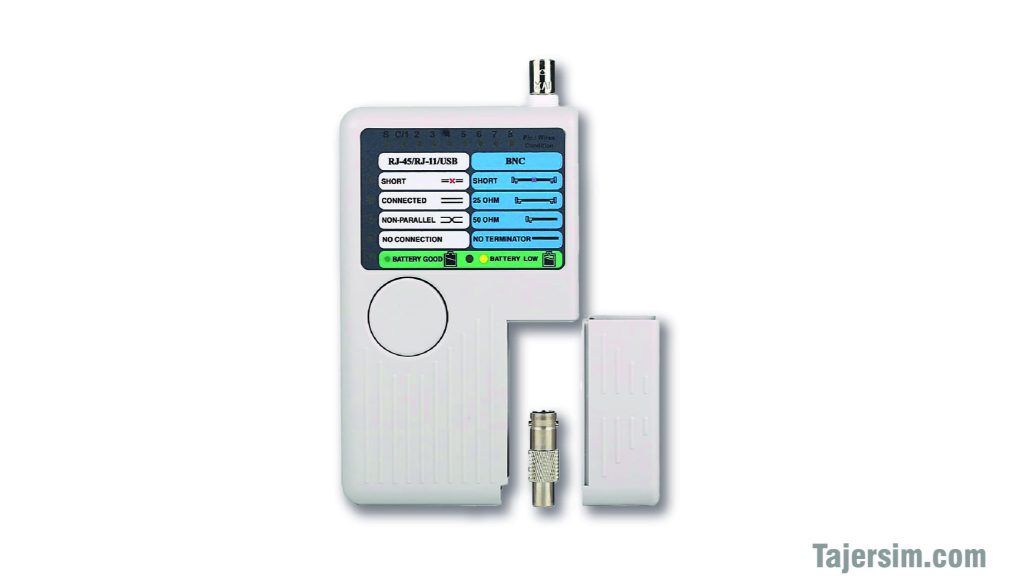

تستر چند کاره شبکه یا Full: تستر شبکه چند منظوره که به عنوان تستر شبکه با امکانات کامل نیز شناخته می شود، ابزاری همه کاره است که قابلیت های مختلف آزمایش را در یک دستگاه ترکیب می کند. این تسترها برای انجام طیف وسیعی از تست‌ها و بررسی‌ها بر روی کابل‌های شبکه، مانند تست تداوم، نقشه‌برداری سیم، اندازه‌گیری طول کابل، و تشخیص عیوب مانند کوتاهی کابل و باز شدن، طراحی شده‌اند.

تسترهای شبکه با امکانات کامل اغلب با ویژگی‌های اضافی مانند تولید آهنگ برای ردیابی کابل، تست PoE (توان از طریق اترنت) و قابلیت‌های صدور گواهینامه کابل ارائه می‌شوند. این تسترها اطلاعات جامعی در مورد عملکرد و کیفیت کابل های شبکه ارائه می کنند و آنها را به ابزارهای ضروری برای تکنسین های شبکه و متخصصان فناوری اطلاعات تبدیل می کنند.

مبانی تستر شبکه

تستر کابل شبکه دستگاهی است که می تواند تشخیص دهد که آیا سیم ها به درستی جفت شده اند یا خیر و آیا شکستگی در عایق وجود دارد که امکان گفتگوی متقابل بین دو سیم را فراهم می کند. حتی می تواند تشخیص دهد که آیا کابل از سطح مقاومت مناسبی برخوردار است یا خیر. در اینجا تصویری از تستر کابل شبکه نشان داده شده است.

از یک تستر اصلی (که تستر اصلی نیز نامیده می شود) و تستر از راه دور تشکیل شده است. در پنل جلویی آنها چراغ های شب وجود دارد. علاوه بر این، اکثر تسترها دارای دو یا سه کانکتور هستند: RJ-45 برای اترنت، RJ-11 برای کابل تلفن و BNC برای کابل کواکسیال. هنگام تست کابل Cat5e، دو تستر توسط کابل Cat5e به هم متصل می شوند. و اگر کابل کار کند، چراغ های هر دو تستر به ترتیب از 1 تا G سبز می شوند. اما اگر از تستر برای تست کابل با کانکتورهای RJ11 استفاده کنید، ترتیب تابش نورها متفاوت خواهد بود.

راهنمای کاربر تستر کابل شبکه

تستر کابل شبکه می تواند تشخیص دهد که آیا کابل اترنت می تواند سیگنالی را هنگام اتصال به آن حمل کند یا خیر. سپس چگونه از تستر کابل شبکه برای بررسی صحیح کابل استفاده کنیم؟ از آنجایی که انواع مختلفی از تسترهای کابل شبکه در اشکال مختلف وجود دارد، در اینجا فقط یک راهنمای ساده در مورد نحوه استفاده از آن وجود دارد.

نکات: هرگز تستر کابل را به مدار برق متصل نکنید. قبل از شروع آزمایش، به خاطر داشته باشید که کابل را از رایانه یا روتر جدا کنید.

تسترها را وصل کنید. تستر اصلی و تستر از راه دور را با کابلی که می خواهید آزمایش کنید وصل کنید. اطمینان حاصل کنید که کابل شما به طور کامل و صحیح وصل شده است.
تست را شروع کنید. وقتی آماده شدید، دکمه را روشن کنید تا سیگنالی به کابل ارسال شود که LED های هر دو تستر را روشن می کند. اگر مشکلی پیش آمده باشد، چراغ قرمز روشن خواهد شد. سپس باید فرآیند تست یا کابل خود را به دقت بررسی کنید.
گزارش آزمون را بخوانید. نورهای مختلف می درخشند و توالی روشن شدن چراغ ها مشکلات مختلفی را نشان می دهد. در اینجا برخی از نتایج رایجی است که ممکن است در طول فرآیند آزمایش با آنها روبرو شوید.

مشکلات تستر کابل شبکه

علاوه بر این، در اینجا چند اتصال غیرعادی وجود دارد که می تواند به شما کمک کند تا از تستر کابل شبکه به طور موثر استفاده کنید.

اگر کابلی مثلاً شماره 3 اتصال کوتاه داشته باشد، دو چراغ شماره 3 در هر دو تستر روشن نمی شوند.
اگر چند کابل وصل نباشند، به ترتیب چند چراغ خاموش خواهند شد. اگر کمتر از دو کابل وصل شده باشد، هیچ یک از چراغ ها روشن نیست.
اگر دو سر کابل نامرتب باشد، چراغ‌های روی تسترها به ترتیب متفاوتی می‌تابند.
اگر سه کابل اتصال کوتاه داشته باشند، هیچ یک از چراغ های مربوطه روشن نیست.

نتیجه گیری

تستر کابل شبکه برای محاسبه عملکرد کابل های شبکه پرسرعت شما طراحی شده است. عملکرد ضعیف در این کابل ها می تواند منجر به آسیب به کار، دسترسی ضعیف به اینترنت و اختلال عمومی در شبکه شود. تعدادی از مشکلات وجود دارد که می توان آنها را با استفاده از تستر کابل شبکه حل کرد و مطمئناً به شما کمک می کند تا در زمان تلاش برای یافتن راه حل های نرم افزاری یا سخت افزاری صرفه جویی کنید.
