تابلو برق چیست؟ انواع آن

تابلو برق چیست؟

در دنیای مدرن، برق بخشی جدایی ناپذیر از زندگی روزمره ما است. از برق رسانی به خانه های ما گرفته تا صنایع رانندگی، برق نقش مهمی ایفا می کند.
هسته هر سیستم الکتریکی تابلو برق است. این یک جزء اساسی است که توزیع برق را در سراسر یک ساختمان یا تأسیسات مدیریت می کند. در این مقاله، به این می پردازیم که تابلو برق چیست، اهمیت آن و انواع مختلفی که برای رفع نیازهای مختلف وجود دارد. با تاجرسیم همراه باشید.

نقش و اهمیت تابلوهای برق

یک تابلو برق که معمولاً به عنوان تابلوی قطع کننده مدار یا تابلوی توزیع شناخته می شود، به عنوان هاب مرکزی برای توزیع برق در محیط های مسکونی، تجاری و صنعتی عمل می کند.
وظیفه اصلی آن دریافت برق از تامین کننده برق و سپس توزیع آن به مدارهای مختلف داخل ساختمان است. این توزیع تضمین می کند که برق به طور ایمن و کارآمد به پریزها، لوازم خانگی و دستگاه های مختلف برسد.

تابلو برق چگونه کار می کند؟

یک تابلو برق از شبکه DISCOM شما برق دریافت می کند. اول، جریان از یک قطع کننده اصلی عبور می کند. از قطع کننده اصلی جریان از شینه ها عبور می کند و به مدارشکن ها می رسد. سپس برق به مدارهای مختلف می رود.

هر قطع کننده مدار به مدار خاصی متصل است. یک مدار تا زمانی که جریان الکتریکی از آن در محدوده آمپر قطع کننده مدار باشد، کار خواهد کرد. قطع کننده مدار زمانی که جریان عبوری از آن از حد مجاز آمپر خود فراتر رود منبع تغذیه را قطع می کند. اگر قطع کننده اصلی خاموش شود، منبع تغذیه در سراسر خانه شما به طور خودکار خاموش می شود.

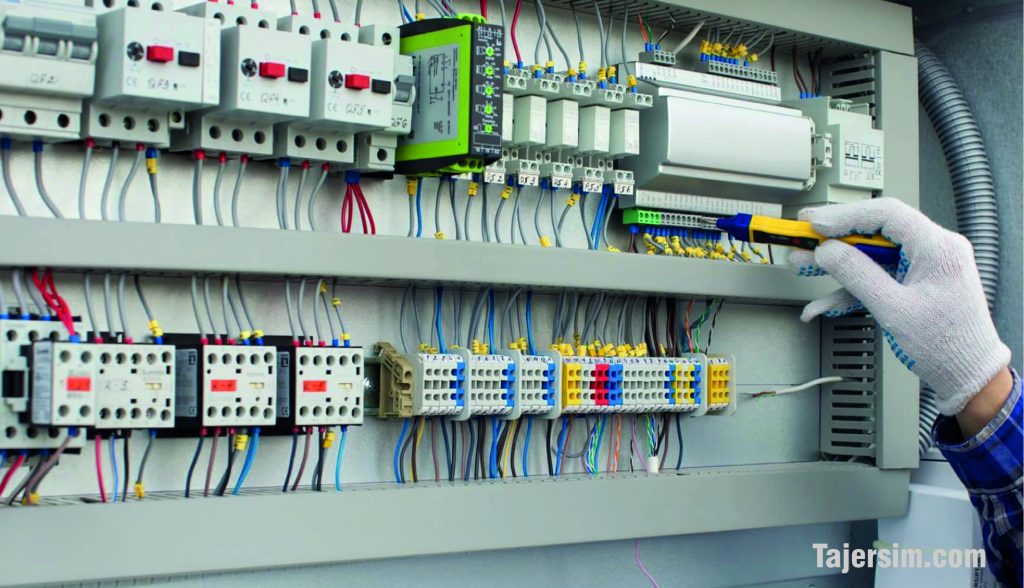

اجزای یک تابلو برق

یک تابلو برق از چندین جزء کلیدی تشکیل شده است که برای تنظیم و محافظت از سیستم الکتریکی با هم کار می کنند:

قطع کننده اصلی: این یک کلید بزرگ است که به شما امکان می دهد برق کل ساختمان را قطع کنید. به عنوان یک کلید اصلی برای تمام مدارهای متصل به پنل عمل می کند.

کلیدهای مدار (Circuit Breakers): اینها کلیدهای جداگانه ای هستند که جریان برق را به مدارهای خاص کنترل می کنند.کلیدهای مدار به گونه ای طراحی شده اند که در صورت وجود خطا یا اضافه بار، منبع تغذیه برق را قطع کرده و از خطرات احتمالی مانند آتش سوزی الکتریکی جلوگیری می کنند.

ترانسفورماتور: یک ترانسفورماتور ولتاژ AC را پس از دریافت از شبکه کاهش می دهد و اطمینان حاصل می کند که هر مدار و دستگاه ولتاژ مناسب را دریافت می کند. برای تغییر ولتاژ بدون تغییر فرکانس از سیم پیچ های اولیه و ثانویه استفاده می کند.

نوار خنثی و میله زمین: نوار خنثی یا سیم خنثی را از برق به پنل متصل می کند، در حالی که میله زمین سیم های اتصال به زمین را از مدارهای مختلف متصل می کند. این میله ها به حفظ تعادل الکتریکی و ایمنی سیستم کمک می کنند.

ترمینال بلوک: برق را از چندین سیم دریافت می کند و به پریزهای مختلف می فرستد. بلوک های ترمینال اتصال و اصلاح سیم کشی را آسان می کند. این می تواند به عنوان یک اتصال برای اتصال اجزای تابلو برق عمل کند.

رله: رله ها کلیدهایی هستند که مدارها را برای روشن و خاموش کردن وسایلی که به برق کم نیاز دارند مانند فن ها و پمپ ها باز و بسته می کنند. بسته به درجه ولتاژ و آمپر رله، می تواند برای محافظت از دستگاه هایی که برق را به آن می فرستد، خاموش شود.

کنتاکتورها: کنتاکتورها از نظر عملکرد مشابه رله هستند. تفاوت این است که آنها برای کنترل بار برای دستگاه هایی که نیاز به جریان بیشتری دارند استفاده می شوند.

محفظه: محفظه جعبه فلزی است که تابلو برق را نگه می دارد. پنل پشتی برای نصب اجزای تابلو برق استفاده می شود. کانال ها به طور موثر سیم های متصل به پانل ها را سازماندهی می کنند. باعث کاهش نویز بین دستگاه های تابلو برق می شود.

سیم کشی و پایانه ها: پانل شامل شبکه پیچیده ای از سیم ها و پایانه ها است که قطع کننده اصلی، قطع کننده مدار و سایر اجزا را به هم متصل می کند و جریان برق را امکان پذیر می کند.

انواع تابلوهای برق

تابلوهای برق انواع مختلفی دارند که هر کدام برای رفع نیازها و کاربردهای خاص طراحی شده اند. انتخاب نوع پانل به عواملی مانند اندازه ساختمان، قدرت مورد نیاز و مقررات ایمنی بستگی دارد. بیایید انواع متداول تابلوهای برق را بررسی کنیم:

پنل های بریکر اصلی: این پنل ها دارای یک بریکر اصلی هستند که منبع تغذیه کل پنل را کنترل می کند. آنها معمولاً در محیط های مسکونی استفاده می شوند و راهی کارآمد برای قطع برق کل ساختمان در مواقع اضطراری هستند.

پانل های لوگ اصلی: برخلاف پنل های بریکر اصلی، پنل های لوگ اصلی کلید قطع کننده اصلی ندارند. در عوض، آنها برق را از یک پانل اصلی شکن خارجی دریافت می کنند. این پانل ها اغلب به عنوان پانل های فرعی در مکان هایی که پانل اصلی شکن در فاصله ای دورتر است استفاده می شود.

ساب پنل ها: ساب پنل ها پنل های فرعی هستند که به تابلو برق اصلی متصل می شوند. آنها برای گسترش تعداد مدارهای موجود در یک ساختمان استفاده می شوند. پانل های فرعی به ویژه در شرایطی که پانل اصلی در حال حاضر حداکثر ظرفیت را دارد، مفید هستند.

جعبه فیوز: در حالی که امروزه کمتر رایج است، جعبه فیوز در ساختمان های قدیمی رایج بود. آنها حاوی فیوزهایی هستند که هنگام بارگذاری بیش از حد ذوب می شوند، مدار را می شکند و از سیستم الکتریکی محافظت می کنند. با این حال، هر بار که فیوز منفجر می شود، نیاز به تعویض دارند که در مقایسه با قطع کننده های مدار راحت تر است.

پانل های سه فاز: تاسیسات صنعتی و تجاری اغلب نیاز به منبع تغذیه سه فاز برای ماشین آلات و تجهیزات سنگین دارند. پانل های سه فاز دارای سه مجموعه سیم داغ هستند و توان خروجی پایدارتری را برای چنین کاربردهایی فراهم می کنند.

پانل های کنترل ضریب توان خودکار (APFC): پانل های APFC از خازن ها برای بهبود ضریب توان در موسسات صنعتی استفاده می کنند. هدف آنها مقابله با نوسانات ولتاژ است و در صنایعی که از موتور و ترانسفورماتور استفاده می کنند استفاده می شود.

پانل های مرکز کنترل موتور (MCC): صنایعی که از چندین موتور استفاده می کنند از پنل های MCC برای کنترل برق رسانی به موتورها استفاده می کنند.

پانل های مرکز کنترل برق (PCC): پانل های PCC برق را به چندین مدار فرعی توزیع می کنند. پانل های PCC توزیع برق به تجهیزاتی مانند ترانسفورماتورها، موتورها و ژنراتورها را کنترل می کنند.

انتخاب تابلو برق مناسب

انتخاب تابلو برق مناسب برای ساختمان شما برای اطمینان از ایمنی و عملکرد سیستم الکتریکی شما بسیار مهم است. در اینجا عواملی وجود دارد که باید هنگام انتخاب خود در نظر بگیرید:

برق مورد نیاز: نیازهای برق ساختمان خود را ارزیابی کنید. املاک مسکونی معمولاً در مقایسه با فضاهای تجاری یا صنعتی به ظرفیت کمتری نیاز دارند.

تعداد مدارها: تعداد مدارهایی را که برای قرار دادن تمام پریزها، چراغ ها و وسایل در ساختمان خود نیاز دارید، بشمارید. مطمئن شوید که پانل دارای شکاف های کافی برای گسترش در صورت لزوم است.

توسعه آینده: اگر توسعه یا اضافه شدن ساختمان خود را در آینده پیش بینی می کنید، تابلویی را انتخاب کنید که بتواند مدارها یا پانل های فرعی اضافی را در خود جای دهد.

ویژگی های ایمنی: تابلویی را با ویژگی های ایمنی پیشرفته مانند قطع کننده های مدار خطای زمین (GFCI) و قطع کننده های مدار خطای قوس الکتریکی (AFCI) انتخاب کنید. این دستگاه ها محافظت بیشتری در برابر خطرات الکتریکی ایجاد می کنند.

نصب حرفه ای: صرف نظر از نوع تابلویی که انتخاب می کنید، همیشه از یک برقکار ماهر بخواهید که تابلو را نصب و نگهداری کند. نصب صحیح برای ایمنی و رعایت قوانین برق حیاتی است.

تابلوهای برق بیشتر با ظرفیت های زیر در دسترس هستند:

100، 125 یا 150 آمپر: این تابلوهای الکتریکی می توانند جایگزین پنل های قدیمی 60 یا 80 آمپری شوند. عیب اصلی آنها ناسازگاری با بریکرهای AFCI است.
200 آمپر: این پنل الکتریکی استانداردی است که در اکثر خانه های هندی یافت می شود. می تواند برق مورد نیاز اکثر خانه ها را برآورده کند.
400 آمپر: ساختمان هایی که نیازهای الکتریکی قابل توجهی دارند از تابلوهای الکتریکی با درجه 400 آمپر استفاده می کنند.

در نتیجه

پانل های الکتریکی ستون فقرات هر سیستم الکتریکی هستند و توزیع ایمن و کارآمد برق را در هر گوشه از ساختمان تضمین می کنند. از منازل مسکونی گرفته تا مجتمع های صنعتی، این پانل ها در انواع مختلفی برای رفع نیازهای خاص وجود دارند.

درک نقش تابلوهای برق و انتخاب نوع مناسب برای حفظ یک زیرساخت الکتریکی مطمئن و ایمن ضروری است. اگر مطمئن نیستید که کدام پنل برای نیازهای شما مناسب تر است، با یک برقکار حرفه ای مشورت کنید تا تصمیمی آگاهانه بگیرید.
