اسپلیتر فیبرنوری چیست؟

اسپلیتر نوری چیست؟ در توپولوژی های شبکه های نوری امروزی، ظهور اسپلیتر فیبر نوری به کاربران کمک می کند تا عملکرد مدارهای شبکه نوری را به حداکثر برسانند. تقسیم‌کننده فیبر نوری، که به‌عنوان تقسیم‌کننده نوری، شکاف‌کننده فیبر یا تقسیم‌کننده پرتو نیز شناخته می‌شود، یک دستگاه توزیع برق نوری موجبر موجی است که می‌تواند یک پرتو نور فرودی را به دو یا چند پرتو نور تقسیم کند و بالعکس، حاوی چندین ورودی و خروجی باشد. اسپلیتر نوری نقش مهمی در شبکه های نوری غیرفعال یا پسیو دارد. با اجازه دادن به یک رابط PON برای به اشتراک گذاشتن بین بسیاری از مشترکین ایفا کرده است.

اسپلیتر نوری چیست؟

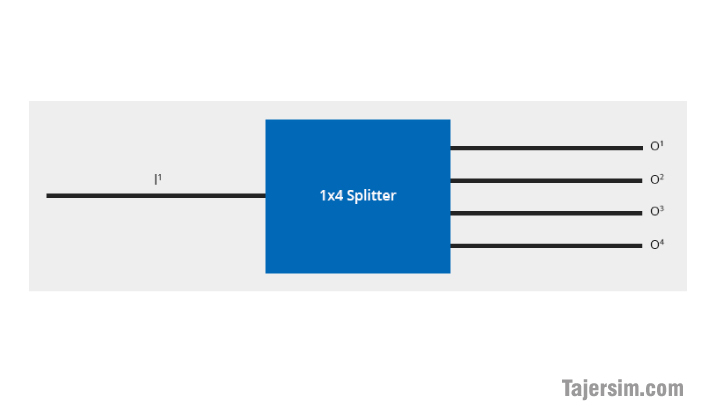

اسپلیتر فیبر نوری یا Fiber Optic Splitter یک دستگاه نوری غیرفعال است که می تواند یک پرتو نور فرودی را به دو یا چند پرتو نور تقسیم کند (یا) دو یا چند پرتو نور را در یک پرتو نوری واحد ترکیب کند.

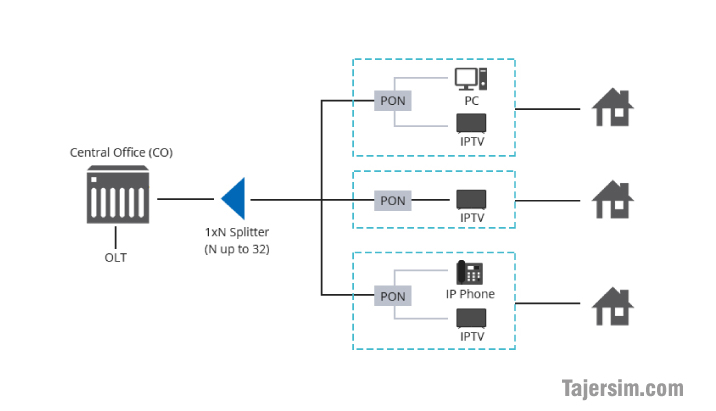

اسپلیتر فیبر نوری یا تقسیم کننده پرتو، یک وسیله کلیدی در شبکه های نوری است که بر روی یک موجبر یکپارچه بستر کوارتز برای توزیع توان نوری ساخته شده است. این دستگاه غیرفعال، که در پیوندهای فیبر نوری بسیار مهم است، دارای ورودی و خروجی های متعدد است. این به طور گسترده در شبکه های نوری غیرفعال مانند EPON، GPON، BPON، FTTX و FTTH استفاده می شود، فریم توزیع اصلی را به تجهیزات ترمینال متصل می کند و سیگنال نوری را توزیع می کند.

اسپلیتر فیبر نوری چگونه کار می کند؟

یک اسپلیتر نوری سیگنال نوری ورودی را به دو یا چند خروجی تقسیم می‌کند و نور را بدون تبدیل آن به سیگنال الکتریکی توزیع می‌کند. در اینجا توضیح ساده ای از نحوه عملکرد آن آمده است:

• دریافت سیگنال ورودی: اسپلیتر یک سیگنال نوری را از طریق درگاه ورودی خود دریافت می کند. یک کابل فیبر نوری منفرد معمولاً این سیگنال را حمل می کند و حاوی داده هایی است که به صورت پالس نور منتقل می شوند.

• تقسیم سیگنال: در داخل اسپلیتر، سیگنال نور با مکانیزم شکاف مواجه می شود. بسته به نوع تقسیم کننده (مانند مخروطی دو مخروطی ذوب شده یا مدار موج نوری مسطح)، این مکانیسم ممکن است شامل تقسیم فیزیکی فیبر یا یک مدار هدایت موج نوری تخصصی باشد.

• توزیع سیگنال: اسپلیتر سپس این سیگنال نور ورودی را به چند خروجی تقسیم می کند. بسته به طراحی اسپلیتر، تقسیم می تواند برابر باشد (مانند 50/50 در یک تقسیم کننده دو طرفه) یا در نسبت های دیگر. این فرآیند صرفاً در حوزه نوری انجام می شود، به این معنی که نور در هیچ نقطه ای به سیگنال های الکتریکی تبدیل نمی شود.

• انتقال به خروجی های متعدد: سیگنال های تقسیم از طریق درگاه های خروجی چندگانه اسپلیتر منتقل می شوند. هر پورت خروجی کسری از توان سیگنال اصلی را حمل می کند و به سیگنال اجازه می دهد تا در مکان ها یا دستگاه های مختلف در شبکه توزیع شود.

• حفظ یکپارچگی سیگنال: در حالی که مقداری از دست دادن ذاتی قدرت سیگنال به دلیل تقسیم وجود دارد، اسپلیترهای با کیفیت بالا برای به حداقل رساندن این تلفات طراحی شده اند و اطمینان حاصل می کنند که سیگنال های توزیع شده به اندازه کافی قوی برای انتقال و دریافت موثر باقی می مانند.

انواع اسپلیتر فیبر نوری

بر اساس این اصل، تقسیم کننده های فیبر نوری را می توان به تقسیم کننده های مخروطی دو مخروطی ذوب شده (FBT) و شکاف کننده مدار موج نور مسطح (PLC) تقسیم کرد.

اسپلیتر FBT یکی از رایج ترین هاست

تقسیم‌کننده‌های FBT به طور گسترده پذیرفته شده‌اند و در شبکه‌های غیرفعال مورد استفاده قرار می‌گیرند، به‌ویژه برای مواردی که پیکربندی تقسیم کوچک‌تر است. (1×2، 1×4، 2×2، و غیره).

PLC یک فناوری جدیدتر است

اسپلیترهای PLC راه حل بهتری برای کاربردهای بزرگتر ارائه می دهند. موجبرها با استفاده از لیتوگرافی بر روی یک زیرلایه شیشه ای سیلیسی ساخته می شوند که امکان مسیریابی درصدهای خاصی از نور را فراهم می کند. در نتیجه، اسپلیترهای PLC در یک بسته کارآمد، شکاف های دقیق و یکنواخت را با حداقل تلفات ارائه می دهند.
در زمینه تقسیم‌کننده‌های PLC (مدار موج نور مسطح)، «Mini Tube»، «Module» و «Cassette» به سبک‌های مختلف بسته‌بندی اشاره می‌کنند:

• مینی تیوب PLC اسپلیتر: فشرده و لوله‌ای شکل، اینها برای محیط‌های با فضای محدود مانند جعبه‌های توزیع کوچک ایده‌آل هستند. آنها به راحتی در مناطق تنگ نصب می شوند.

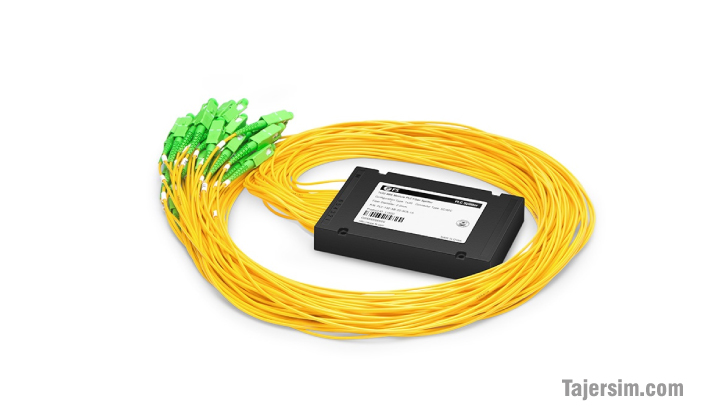

• ماژول‌های PLC Splitter: در ماژول‌های جعبه مانند قرار گرفته‌اند و به خوبی در پایانه‌های شبکه نوری، جعبه‌های توزیع یا سیستم‌های کابل‌کشی ساختاریافته قرار می‌گیرند و تعادل خوبی از عملکرد و انعطاف‌پذیری ارائه می‌دهند.

• جداکننده‌های PLC کاست: در کاست‌ها یا سینی‌های استاندارد قرار گرفته‌اند و برای راه‌اندازی‌های رک در مراکز داده یا قفسه‌های مخابراتی طراحی شده‌اند و راه‌حل‌های کابل‌کشی سازمان‌یافته و با چگالی بالا را ارائه می‌دهند.

چگونه تقسیم کننده فیبر نوری مناسب را انتخاب کنیم؟

به طور کلی، یک تقسیم کننده فیبر نوری برتر نیاز به گذراندن یک سری آزمایش های دقیق دارد. شاخص های عملکردی که بر اسپلیتر فیبر نوری تأثیر می گذارد به شرح زیر است:

تلفات درج: به دسی بل هر خروجی نسبت به تلفات نوری ورودی اشاره دارد. به طور معمول، هرچه مقدار تلفات درج کمتر باشد، عملکرد اسپلیتر بهتر است.

تلفات برگشتی: همچنین به عنوان تلفات انعکاس شناخته می شود، به افت توان سیگنال نوری اشاره دارد که به دلیل ناپیوستگی در فیبر یا خط انتقال برمی گردد یا منعکس می شود. به طور معمول، هر چه ضرر بازگشت بزرگتر باشد، بهتر است.

نسبت تقسیم: به عنوان توان خروجی پورت خروجی اسپلیتر در برنامه کاربردی سیستم تعریف می شود که مربوط به طول موج نور ارسالی است.

جداسازی: یک تقسیم کننده نوری مسیر نور را به سایر مسیرهای نوری جداسازی سیگنال نوری نشان می دهد.
