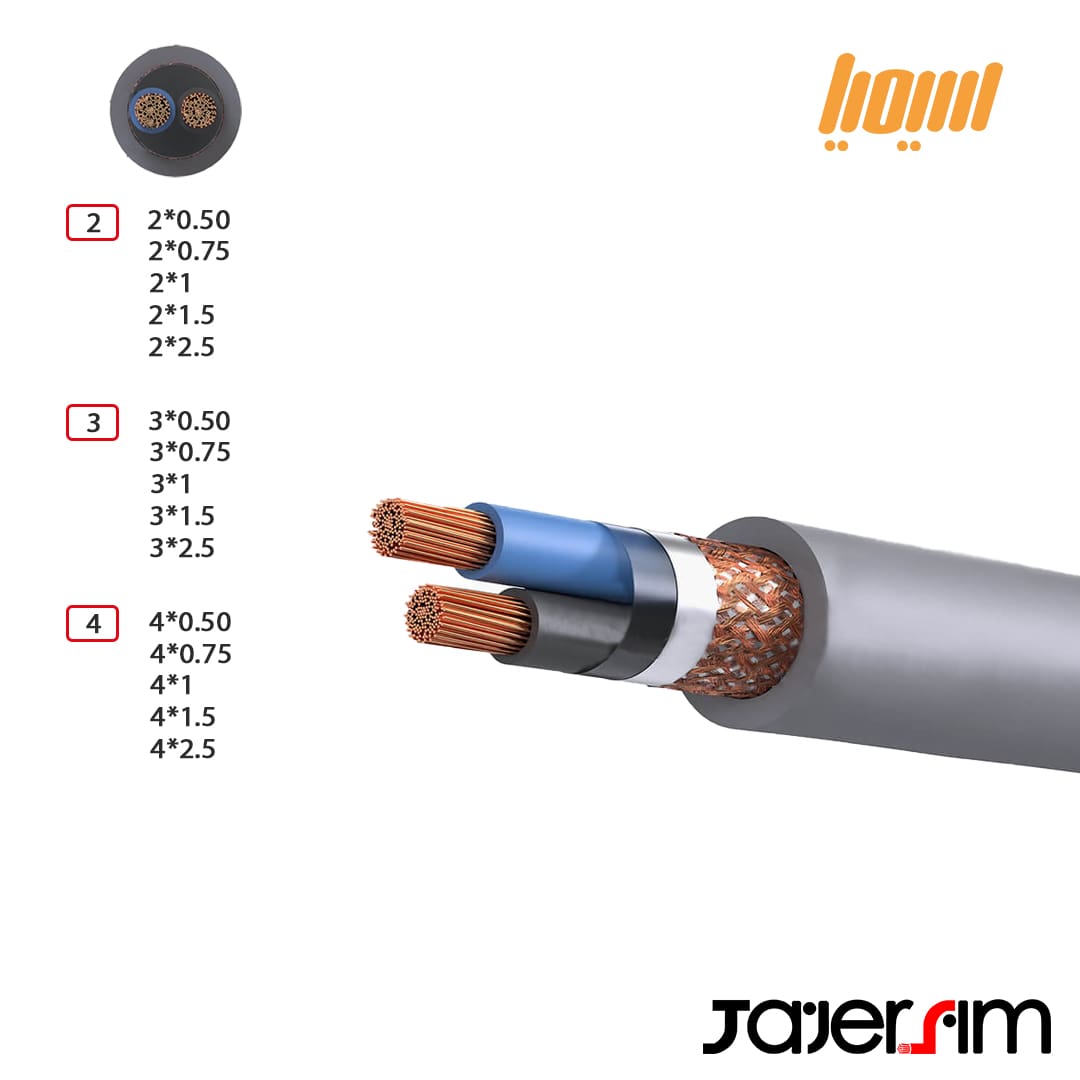

کابل افشان شیلددار

کابل افشان شیلد دار سیمیا کابلی انعطاف پذیر با شیلد بافته شده مسی می باشد. هادی مرکزی این کابل شیلددار از فلز مس است، برای انعطاف پذیری و نرمی بیشتر مس در عملیات بازپخت یا آنیلینگ قرار گفته است. ساختار کلی کابل مسی افشان سیمیا Cu/PVC/PET/CWB/PVC می باشد.

ساختار کابل افشان شیلددار

کابل برق افشان شیلد دار تشکیل شده از قسمت مرکزی Cu: هادی مسی، PVC: عایق پی وی سی، Pet: نوار پلی استر ، CWB: شیلد بافته شده مسی و روکش نهایی به رنگ طوسی پی وی سی است.

آلیاژ مسی کابل افشان شیلددار سیمیا به صورت تار های رشته ای گروه 5 که باعث انعطاف پذیری این کابل هست؛ به شکل نامنظم در کنار یکدیگر قرار گرفته اند. هر کدام از این رشته سیم های افشان مسی به واسطه یک نوار شفاف از جنس پلی اتیلن پوشانده شده اند.

شیلد مسی بافته شده در ساختار این کابل مسی افشان شیلددار برای دفع میدان های الکترومغناطیسی یا همان EMI به کار رفته است. عامل مهمی که عملکرد کابل را تحت تاثیر قرار می دهد، تداخلات الکترومغناطیسی و امواج پارازیتی از محیط اطراف می باشد. روکشی که برای این کابل انتخاب شده است، یک روکش پی وی سی می باشد که از کابل در برابر آسیب هایی شامل خراشیدگی، رطوبت و عوامل محیطی محافظت می کند؛ حتی می تواند در دمای -30 الی +70 درجه سانتی گراد نصب و اجرا شود.

کاربرد کابل افشان شیلددار سیمیا

کابل افشان شیلد دار سیمیا کابلی است که در تجهیزات مختلف کاربرد بسیاری دارد. این کابل می تواند به عنوان یک کابل فرمان در جا به جایی سیگنال ها نقش مهمی را ایفا کند. معمولا در محیط هایی که دارای میدان های مغناطیسی می باشند نیز کاربرد دارد. از کاربرد های دیگر این محصول می توان به ماشین آلات صنعتی، کامپیوترهای فرمان، تجهیزات آزمایشگاهی، تجهیزات پی ال سی، ربات ها و… اشاره کرد. لازم به ذکر می باشد که کاربرد این نوع کابل‌ها در فضای آزاد و سیسـتم‌های نقاله مجاز نمی باشد.

رنج ولتاژ و استاندارد های کابل شیلد دار سیمیا

کابل افشان شیلد دار سیمیا دارای رنج ولتاژی معادل 300/500 ولت می باشد. مطایق با استاندارد ISIRI 607-7 و IEC 60227-7 ساخته شده است.
