کاربرد کابل KNX

کاربرد کابل KNX. در حوزه ساختمان‌های هوشمند و اتوماسیون خانگی، فناوری KNX به عنوان یک استاندارد شناخته‌شده ظاهر شده است. یکی از اجزای حیاتی سیستم های KNX کابل KNX است که ستون فقرات زیرساخت شبکه را تشکیل می دهد. هدف این مقاله ارائه یک مرور کلی از کابل‌های KNX، ویژگی‌های آن‌ها و اهمیت آن‌ها در برقراری ارتباط و کنترل یکپارچه در ساختمان‌های هوشمند است.

کابل KNX چیست؟

KNX مخفف (Konnectivity Network Exchange) به معنای مبادله شبکه اتصال می باشد. کابل KNX یک نوع تخصصی از کابل است که برای انتقال داده و برق در یک سیستم KNX طراحی شده است. این به عنوان رسانه فیزیکی برای اتصال دستگاه های مختلف مانند سنسورها، محرک ها و پانل های کنترل در یک شبکه هوشمند اتوماسیون ساختمان عمل می کند. کابل های KNX طوری طراحی شده اند که نیازهای خاصی را برآورده کنند و ارتباطات مطمئن و بدون تداخل را تضمین کنند.

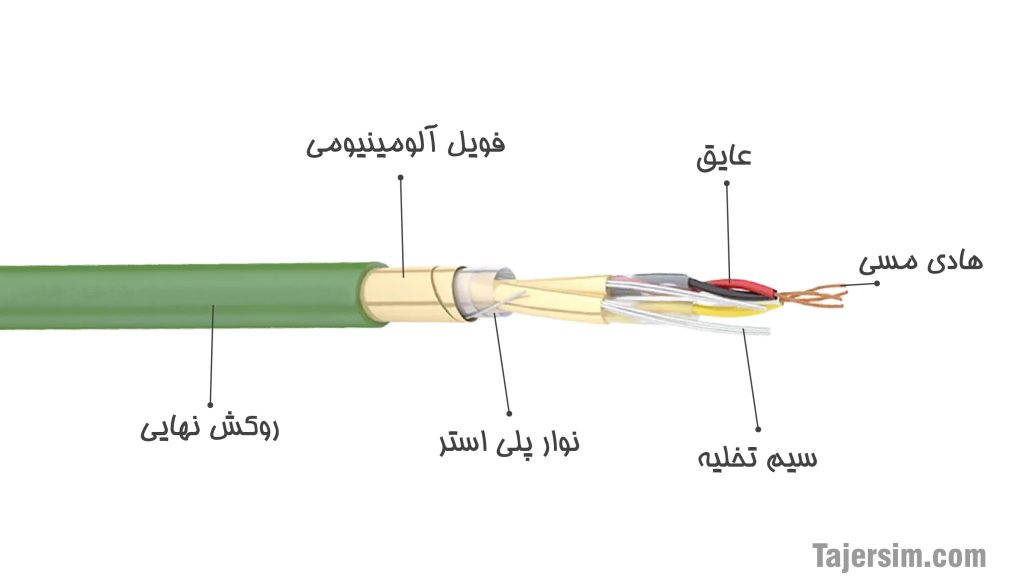

ساختار کابل KNX

• هادی مسی
• جفت های به هم تابیده شده
• عایق
• نوار پلی استر
• فویل آلومینیومی
• سیم تخلیه
• روکش نهایی

کابل های KNX از چندین جفت تابیده از هادی مسی تشکیل شده است. به دور رشته سیم ها نیز یک عایق رنگی احاطه کرده است. به دور هر یک از این جفت های پیچ خورده نوار پلی استر به همراه فویل آلومینیومی برای به حداقل رساندن اثرات تداخل الکترومغناطیسی (EMI) و پارازیت ها پیچیده شده است. یک رشته سیم تخلیه قلع اندود بر رو آن قرار گرفته است. علاوه بر آن به دور کل مجموعه نیز یک لایه نوار پلی استر و یک لایه فویل آلومینیومی برای کاهش اختلالات می پوشاند. یک روکش نهایی نیز این کابل را می پوشاند. رایج ترین انواع کابل KNX شامل دو جفت پیچ خورده (TP1)، چهار جفت پیچ خورده (TP4) و انواع پیشرفته تر با محافظ اضافی برای بهبود عملکرد در محیط های پر سر و صدا می باشد.

استانداردهای کابل

کابل‌های KNX به گونه‌ای طراحی شده‌اند که استانداردهای فنی دقیق را رعایت کنند تا از سازگاری و قابلیت همکاری در سیستم‌های KNX اطمینان حاصل کنند. مشخصات کابل شامل پارامترهایی مانند اندازه هادی، امپدانس، مواد عایق و محافظ است. انطباق با این استانداردها انتقال داده های قابل اعتماد و عملکرد سیستم را تضمین می کند.

ملاحظات نصب

نصب صحیح کابل های KNX برای عملکرد بهینه و طول عمر سیستم ضروری است. هنگام نصب کابل‌های KNX، رعایت دستورالعمل‌های توصیه‌شده، از جمله مسیریابی کابل، جدا شدن از کابل‌های برق، و تکنیک‌های اتصال به زمین بسیار مهم است. رعایت این دستورالعمل ها به حداقل رساندن خطر تداخل سیگنال کمک می کند و تضمین می کند که سیستم همانطور که در نظر گرفته شده است عمل می کند.

مزایای کابل KNX

ارتباطات قابل اعتماد:

کابل های KNX سطح بالایی از قابلیت اطمینان را در انتقال داده ارائه می دهند. آنها برای به حداقل رساندن تداخل سیگنال و حفظ ارتباط پایدار بین دستگاه های داخل سیستم KNX طراحی شده اند. طراحی جفت پیچ خورده کابل ها به کاهش تداخل الکترومغناطیسی کمک می کند و از انتقال اطلاعات مطمئن و بدون وقفه اطمینان حاصل می کند.

مصونیت تداخلی:

کابل های KNX با پیکربندی های محافظ و جفت پیچ خورده ساخته شده اند که ایمنی عالی در برابر تداخل الکترومغناطیسی (EMI) ایجاد می کنند. این ویژگی به ویژه در ساختمان‌هایی که دستگاه‌ها و سیستم‌های الکترونیکی مختلف ممکن است نویز الکتریکی تولید کنند بسیار مهم است. کابل‌های KNX با کاهش تاثیر EMI، ارتباط منسجم و دقیق بین دستگاه‌ها را تضمین می‌کنند.

مقیاس پذیری:

کابل‌های KNX معماری شبکه مقیاس‌پذیر را تسهیل می‌کنند و امکان گسترش و ادغام آسان دستگاه‌ها یا قابلیت‌های جدید را در سیستم موجود فراهم می‌کنند. همان طور که نیازهای یک ساختمان تکامل می یابد، دستگاه ها و زیرسیستم های اضافی را می توان با استفاده از زیرساخت کابلی یکسان به سیستم KNX اضافه کرد. این مقیاس پذیری انعطاف پذیری و آینده نگری سیستم اتوماسیون ساختمان را تضمین می کند.

بهره وری انرژی:

کابل‌های KNX هم داده و هم برق را حمل می‌کنند و مدیریت انرژی کارآمد را در سیستم ممکن می‌سازند. با ترکیب برق و انتقال داده در یک کابل، نیاز به کابل های برق جداگانه کاهش می یابد و در نتیجه به هم ریختگی کابل کمتر و نصب ساده می شود. این نه تنها باعث صرفه جویی در فضا می شود، بلکه مصرف انرژی را به حداقل می رساند و بهره وری انرژی را در کل ساختمان ارتقا می دهد.

سازگاری و ادغام:

کابل‌های KNX با طیف وسیعی از دستگاه‌های KNX از تولیدکنندگان مختلف سازگاری دارند. این قابلیت همکاری امکان یکپارچه سازی یکپارچه زیرسیستم های مختلف مانند روشنایی، گرمایش، تهویه، امنیت و غیره را فراهم می کند. صاحبان ساختمان و ادغام‌کنندگان می‌توانند دستگاه‌هایی را از سازندگان مختلف انتخاب کنند که به بهترین وجه نیازهای آنها را برآورده می‌کند و انعطاف‌پذیری و آزادی انتخاب را تضمین می‌کند.

تعمیر و نگهداری آسان و عیب یابی:

کابل های KNX به گونه ای طراحی شده اند که بادوام بوده و نیاز به حداقل تعمیر و نگهداری دارند. در صورت بروز هرگونه مشکل، ماهیت ساختاریافته سیستم های KNX عیب یابی را ساده می کند و شناسایی و حل سریع مشکلات را امکان پذیر می کند. این امر زمان خرابی را کاهش می دهد و عملکرد روان سیستم اتوماسیون ساختمان را تضمین می کند.

تصحیح آینده:

کابل‌ها و سیستم‌های KNX برای مطابقت با استانداردهای بین‌المللی ساخته شده‌اند و به‌طور پیوسته در حال تکامل هستند تا با پیشرفت‌های فناوری همگام شوند. این تضمین می‌کند که سرمایه‌گذاری‌های انجام‌شده در زیرساخت مبتنی بر KNX، مرتبط و سازگار با ارتقاها و توسعه‌های آینده باقی می‌مانند و از طول عمر و ارزش سیستم محافظت می‌کنند.

تفاوت کابل KNX با کابل CAT6

هر دو کابل برای انتقال داده و ارتباطات در سیستم های مختلف کاربرد دارند. اصلی ترین تفاوت کابل های KNX با کابل های جفت های به هم تابیده شده در سرعت انتقال داده و جریان انرژی آن ها می باشد.

کابل های CAT6 سرعت انتقال بیشتری نسبت به کابل های KNX دارند. به سبب تخصصی بودن و مهم بودن به عنوان مثال این کابل برای انتقال تصاویر و صدا و دیتا ها از دوربین های مداربسته، پنل های مرکزی و برای ارسال اخطار و هشدار خطر به تلفن های همراه شما بسیار مهم هستند.

از آنجایی که کابل های KNX در خانه های هوشمند، اتوماسیون ساختمانی و مواردی از این قبیل کاربرد دارد، به عنوان مثال خاموش کردن برق خانه یا خاموش کردن کولر از راه دور به سرعت جریان زیادی برای خاموش کردن آن ها نیاز نیست. از تفاوت های دیگر آن ها می توان به انعطاف پذیری بالاتر کابل ها KNX نسبت به کابل های شبکه اشاره کرد که به راحتی می توان از آن ها در محل های پر پیچ و خم استفاده نمود.

در نتیجه کابل های شبکه به دلیل استفاده آن ها در اتاق های سرور، انتقال و دریافت دیتا های مهم و ضروری مثل انتقال تصاویر از طریق دوربین های مداربسته یا ارسال هشدار و اخطار از پنل های مرکزی نیازمند سرعت بالا هستند. و کابل های KNX برای کار های غیر ضروری تر مثل خاموش کردن برق خانه یا خاموش کردن کولر استفاده می شود. لازم به ذکر است که کابل های KNX مقرون به صرفه تر از کابل های CAT6 هستند.

اگر شما برای کار های نظیر نورپردازی، سیستم های تهویه مطبوع سرمایشی و گرمایشی، برقراری ارتباط بین دستگاه ها و تجهیزات کنترلی مختلف نیاز به کابل دارید، کابل های KNX بهترین گزینه برای شما می باشد.

نتیجه گیری

کابل های KNX نقش اساسی در ایجاد زیرساخت های قابل اعتماد و کارآمد برای اتوماسیون هوشمند ساختمان ایفا می کنند. کابل‌های KNX با ارائه اتصال فیزیکی لازم بین دستگاه‌ها، ارتباط، کنترل و یکپارچه‌سازی یکپارچه را در سیستم KNX امکان‌پذیر می‌کنند. درک ویژگی‌ها، مشخصات و ملاحظات نصب کابل‌های KNX برای اطمینان از عملکرد بهینه و اجرای موفقیت‌آمیز راه‌حل‌های اتوماسیون ساختمان هوشمند بسیار مهم است.
