کاربرد کابل کواکسیال RG58

کاربرد کابل کواکسیال RG58. کابل های کواکسیال RG-58 نوعی کابل هستند که یک جزء ضروری در بسیاری از سیستم های الکترونیکی و برنامه های نصب شبکه را تشکیل می دهند. کابل‌های کواکسیال RG-58 به دلیل عملکرد باکیفیت و از دست دادن سیگنال کم شناخته شده‌اند، که آن‌ها را به بهترین انتخاب برای متخصصان در طیف گسترده‌ای از صنایع تبدیل می‌کند. این کابل‌ های همه‌ کاره با ساختار بادوام و قابلیت‌های انتقال سیگنال برتر، برای هر پروژه‌ای که به بهترین ها نیاز دارد، ضروری است، و آنها را برای سناریوهای داخلی و خارجی ایده آل می کند.

RG اشاره دارد به “راهنمای رادیویی” ، در واقع برای کابل RF حجیم در سیستم تعیین نوع الکترونیک مشترک ارتش ایالات متحده، یک نشانگر واحد می باشد. حرف “U” نیز گاهی بعد از علامت RG58 دیده خواهد شد به معنای یک کابل کواکسیال همه منظوره می باشد.

کاربرد کابل کواکسیال RG58

از کابل کواکسیال RG58 برای انتقال داده ها و اطلاعات در سیستم های ارتباطی بهره گرفته می شود. همچنین می تواند برای فرکانس های متوسط ​​​​بالا استفاده شود و معمولا این کابل برای اتصال دستگاه‌های شبکه، تجهیزات ارتباطی و تجهیزات آسانسور به کار می رود.

علاوه بر آن قادر است سیگنال های دیجیتال را نیز انتقال دهد، از این کابل به عنوان یک استاندارد صنعتی برای اتصالات کواکسیال در برخی از سیستم های ارتباطی، که معمولاً به عنوان کابل تغذیه برای آنتن های انتقال دوطرفه رادیویی از قبیل کابین آسانسور ، کشتیرانی، پلیس، رادیو و … براساس یک کابل 50 اهمی می باشد.

بیشتر سیستم های ارتباطی رادیویی دو طرفه مانند دریایی، رادیو CB، آماتور، پلیس، آتش نشانی، معدن، آنتن های WLAN و غیره هستند. برای کار با کابل 50 Ω طراحی شده است. به دلیل انعطاف پذیری و قطر کم که امکان جابجایی در مناطق تنگ را فراهم می کند، معمولاً در آنتن های موبایل در وسایل نقلیه به رادیو استفاده می شود. این کابل را می توان در مسیرهای کوتاه تا متوسط ​​برای سایر آنتن ها مانند ایستگاه پایه نیز استفاده کرد، اما ارقام تضعیف باید برای تلفات مورد نظر بررسی شوند.

ساختار کابل RG58

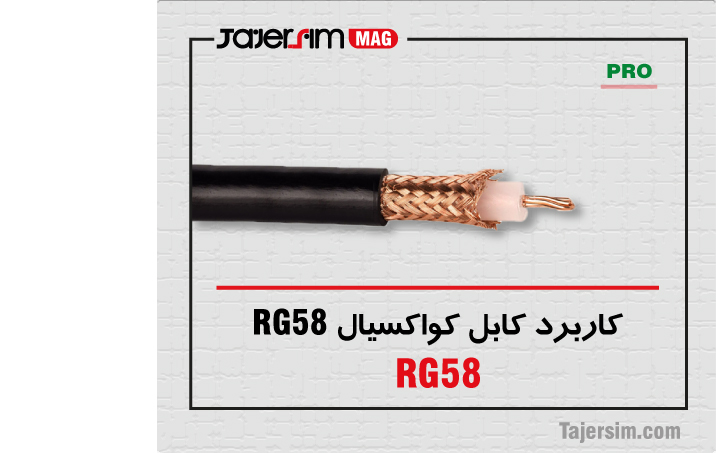

کابل کواکسیال RG58 معمولاً از یک هادی مسی افشان تشکیل می شود، این هادی مسی توسط یک عایق دی الکتریک و یک سپر بافته شده احاطه می شود و در نهایت یک روکش بیرونی کل این کابل را می پوشاند.

از هادی مسی برای حمل سیگنال های الکتریکی و طول عمر بالا استفاده می شود، کار عایق دی الکتریک حفظ امپدانس کابل و پوششی را برای هادی فراهم می کند. سپر بافته شده از مس باعث کاهش تداخل الکترومغناطیسی می شود و روکش بیرونی کابل را از آسیب فیزیکی محافظت می کند.

شباهت های RG-58 و RG-59 در چیست؟

شباهت های RG-58 و RG-59 بیشتر از تفاوت است. هر دو اساساً تغییراتی از یک کابل فرکانس رادیویی کم مصرف هستند، البته به دلیل امپدانس و اندازه. هر دو دارای عایق پلی اتیلن و روکش PVC هستند.

هر دو در برنامه های کاربردی با پهنای باند کم، توان کم و فرکانس پایین استفاده می شوند.

• RG58 کابلی است که برای رادیوهای آماتور و فرستنده و گیرنده هام و سایر تاسیسات موبایل بهترین است.
• RG58 برای حمل فرکانس در آزمایشگاه های علمی مناسب است.
• RG59 اغلب برای آنتن های تلویزیون و به عنوان کابل تلویزیون برای CATV و CCTV استفاده می شود.
• RG58 و RG59 هر دو برای فرکانس های باند پهن به دلیل از دست دادن سیگنال بالا خوب نیستند. آنها فقط در فرکانس های باند پایه عالی هستند.

تفاوت های RG-58 و RG-59 در چیست؟

تفاوت اصلی بین RG-58 و RG-59 در امپدانس این کابل ها نهفته است. امپدانس RG-58 50 اهم است در حالی که RG-59 75 اهم است. اندازه RG-58 20 AWG است، در حالی که RG-59 در 22 AWG حتی کوچکتر است.

75 اهم یک امپدانس استاندارد برای کابل کواکسی است، اما 50 اهم در تقویت سیگنال و انتقال موثر سیگنال بهتر است. این در بسیاری از موارد اهمیت دارد. به عنوان مثال، 50 اهم برای سیم بلندگو بهتر است، زیرا کیفیت صدای بالاتر را تضمین می کند. با این حال، 75 اهم موثرتر از 50 اهم در فرکانس های بالاتر است.

در نتیجه

اطمینان حاصل کنید که کابلی که انتخاب می کنید با امپدانس و بار منبع مربوط به برنامه شما مطابقت داشته باشد. قیمت های ارزان قیمت را خریداری نکنید. کابل های باکیفیت را از یک فروشنده معتبر انتخاب کنید. در این صورت هر نوع کابل کواکسی به خوبی کار خواهد کرد.
