سرج ارستر

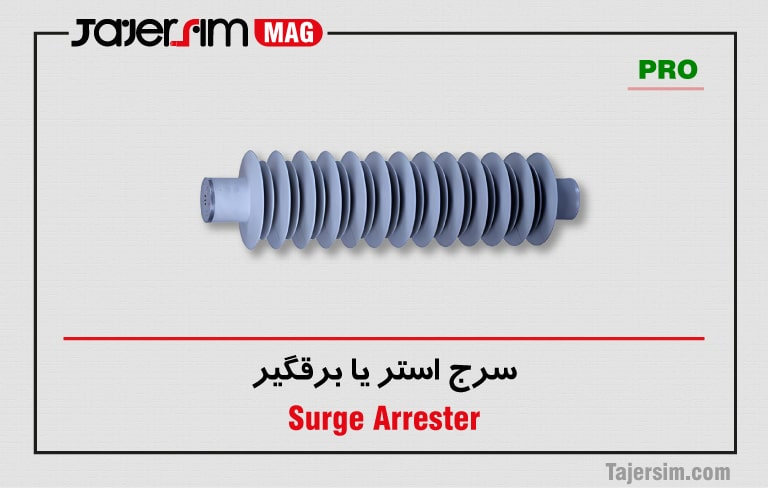

سرج ارستر. سرج ارستر (Surge Arrester) یکی از اجزای سیستم‌های برق‌رسانی و تولید انرژی الکتریکی هستند که به منظور حفاظت از تجهیزات الکتریکی در برابر افزایش ولتاژ، مانند صاعقه یا نوسانات شبکه، طراحی شده‌اند. این دستگاه‌ها با محدود کردن ولتاژ اضافی و هدایت آن به زمین، از آسیب به تجهیزات حساس و گرانقیمت جلوگیری می‌کنند.

از سرج ارسترها در استفاده از کاربردهای صنعتی، تجاری و مسکونی به عنوان یک اقدام پیشگیرانه است، زیرا نوسانات ولتاژ می‌توانند به خرابی‌های جدی و هزینه‌های بالای تعمیر و نگهداری تبدیل شوند. در این مقدمه، به بررسی انواع سرج استرها، میزان عملکرد آن‌ها و استفاده از آن‌ها در سیستم‌های برق می‌پردازیم.

سرج ارستر دقیقا چیست؟

برق گیر، همانطور که از نام آن پیداست، وسیله ای است که از دیگر تجهیزات الکتریکی با “بازداشتن” یا تخلیه جریان های موج ناشی از نیروهای خارجی (مانند رعد و برق) یا داخلی (رویدادهای سوئیچینگ) محافظت می کند. همچنین به آن یک دستگاه حفاظت از ولتاژ (مخفف: SPD) یا کمتر متداول تر، سرکوبگر ولتاژ (TVSS) نیز می گویند.

از آنجایی که روی کاغذ تقریباً عملکرد یکسانی دارند، اکثر مردم معمولاً برق گیرها را با صاعقه گیر اشتباه می گیرند. با این حال، در حالی که صاعقه گیر در فضای باز نصب می شود، برق گیر در داخل خانه نصب می شود.

برقگیرها چگونه کار می کنند؟

تمامی وسایل برقی دارای محدوده ولتاژ ثابت هستند. این یک باند از ولتاژهای عملیاتی است که محدوده ای را نشان می دهد که یک دستگاه خاص برای عملکرد ایمن در آن طراحی شده است. اگر ولتاژ دریافتی توسط دستگاه بالاتر از محدوده ولتاژ توصیه شده آن باشد، ممکن است دستگاه دچار اختلال شود، اجزای داخلی آن آسیب دیده و حتی در بدترین حالت منفجر شود.

چرا باید یک انتقال ولتاژ بالا وجود داشته باشد؟

توجه به این نکته مهم است که نوسانات ولتاژ همیشه اتفاق می افتد. اینها را می توان به دلایل مختلفی مانند خوردگی و شل شدن اتصال در خانه یا ساختمان، مشکلات سیم کشی، کیفیت پایین منبع تغذیه، تداخل و موارد دیگر نسبت داد. اغلب اوقات، این نوسانات از محدوده ولتاژ معمول تجاوز نمی کند و بنابراین باعث نگرانی نمی شود. با این حال، ممکن است مواردی وجود داشته باشد که در آن نوسانات ولتاژ می تواند افت شدید و جهش های شدید ناشی از طوفان های رعد و برق و اضافه ولتاژ سوئیچینگ را تجربه کند.

برقگیرها این اضافه ولتاژهای ناشی از صاعقه یا نوسانات سوئیچینگ را محدود می کنند (یعنی نوساناتی که هنگام تغییر ناگهانی شرایط کار در یک سیستم الکتریکی رخ می دهد). آنها برای محافظت در برابر برخورد مستقیم صاعقه در صورت لزوم طراحی نشده اند.

اما در عوض، آنها درجاتی از محافظت در برابر گذرهای الکتریکی ناشی از اصابت صاعقه زمانی که در مجاورت عمومی هادی رخ می دهند، ارائه می دهند. در این راستا، برقگیرها همچنین می‌توانند گذرگاه‌هایی مشابه آنهایی که از رعد و برق می‌آیند، مانند مواردی که از سوئیچ معیوب یک سیستم ولتاژ بالا می‌آیند، منحرف کنند.

اضافه ولتاژ از هر چه باشد، برقگیر به همان روش کار می کند. یا ولتاژی را که از سیستم برق خود عبور می‌کند گیره می‌دهد یا آن را به زمین هدایت می‌کند. برخی از سرج ارسترهای موجود در بازار امروزی مجهز به یک قطعه «سرج شمار» هستند، که ماژولی است که به دستگاه اجازه می دهد تا وقوع تخلیه را ضبط کند.

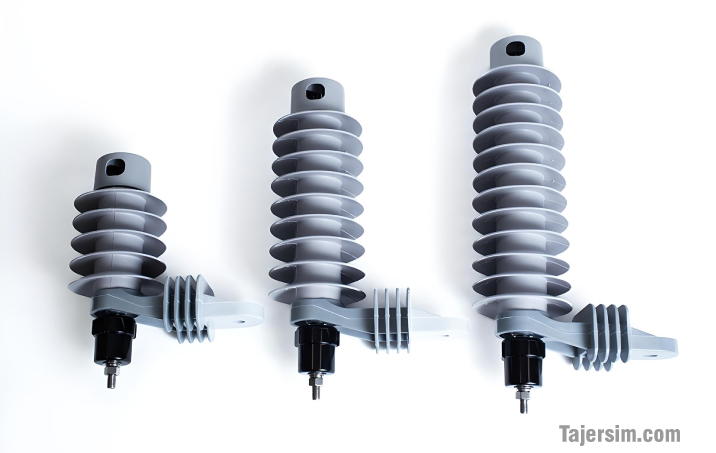

انواع برقگیر

اینها بر اساس ساختار و همچنین کارکرد آن مانند کلاس ثانویه، توزیعی، متوسط ​​و ایستگاهی در انواع مختلفی موجود هستند.

سرج ارستر ثانویه

میزان ولتاژ مصرفی این برقگیر زیر 1000 ولت است. این برقگیرها برای دفاع از یک موج ثانویه استفاده می شوند. میزان خرابی ترانسفورماتور می تواند از 0.4٪ تا 1٪ باشد. و 50 تا 70 درصد از تمام خرابی های ترانسفورماتور می تواند به دلیل نوسانات سمت پایین رخ دهد.

حفاظت ثانویه ولتاژ مورد استفاده در خانه در غیر این صورت در ورودی سرویس باعث ایجاد مسئولیت اضافی برای ترانسفورماتور سرویس می شود. هر زمان که از برقگیر ثانویه استفاده می شود، می توان نرخ خرابی ترانسفورماتور را با یک مرتبه بزرگی به شدت کاهش داد.

سرج ارستر های توزیع

این برقگیرها از 1 کیلو ولت تا 36 کیلوولت درجه بندی می شوند. برقگیر توزیع در ترانسفورماتورها مانند زیر روغن، زانویی و داخل کابین استفاده می شود.

برقگیر معمولی در مصارف کمتر صاعقه گیر، برقگیر نوع سنگین در مصارف رعد و برق شدید و برق گیر رایزر در هر جا که خط توزیع از بالای سر به زیرزمین می رود استفاده می شود و در نهایت از برقگیر تکاملی در تمامی کاربردهای بالای سر استفاده می شود.

برقگیر از نوع قطب رایزر می تواند برای جلوگیری از افزایش ولتاژ مشاهده شده توسط تجهیزات و کابل زیرزمینی استفاده شود.

سرج ارستر های میانی

این نوع برقگیرها ولتاژ تخلیه بهتری را ارائه می دهند و دارای قابلیت مقاومت در برابر جریان خطای بالایی نیز می باشند. درجه ولتاژ این برقگیرها از 3 کیلو ولت تا 120 کیلو ولت می باشد.

سرج ارستر های کلاس ایستگاه

این نوع برقگیرها بهترین ولتاژ خروجی را در بین تمام برقگیرها خواهند داشت. این کنترل جریان بالا و بالاترین قابلیت مقاومت در برابر جریان خطا را ارائه می دهد. درجه ولتاژ این برقگیرها از 3 کیلو ولت تا 684 کیلو ولت متغیر است.

حالت های خرابی برقگیر

خرابی برقگیر می تواند منجر به اتصال کوتاه در خانه ها شود. در اکثر مواقع، یک خطا به دلیل خرابی دی الکتریک، زمانی که ساختار داخلی سیستم آسیب می بیند، رخ می دهد. بنابراین برقگیر نمی تواند در برابر ولتاژ اعمال شده مانند صاعقه، ولتاژ معمولی سیستم، اضافه ولتاژ سوئیچینگ مقاومت کند. در این حالت، رطوبت نقش اساسی دارد زیرا رطوبت باعث افزایش جریان نشتی، گرمایش حرارتی و ایجاد تخلیه می شود. ایرادات برقگیر می تواند به دلایلی مانند عیب آب بندی، نفوذ رطوبت و نفوذ رطوبت در برقگیر ایجاد شود.

نتیجه گیری

برقگیر از وسایل و تجهیزات الکترونیکی شما در برابر ولتاژها و نوسانات گذرا محافظت می کند. اگر در منطقه‌ای زندگی می‌کنید که طوفان‌های برق و رعد و برق در آن رایج است، عملاً یک چیز ضروری است. برقگیر با انحراف تمام ولتاژ اضافی که به سیستم خانه شما وارد می شود به سمت زمین کار می کند، بنابراین دستگاه شما را از آسیب احتمالی نجات می دهد.

سوالات متداول

جهش برق چیست؟

جهش در سیستم الکتریکی یک افزایش کوتاه و سریع در ولتاژ است که می تواند باعث افزایش جریان الکتریکی شود.

تفاوت صاعقه گیر و برق گیر چیست؟

برق گیر از تجهیزات الکتریکی در برابر نوسانات الکتریکی محافظت می کند در حالی که صاعقه گیر از سمت بیرونی هادی مشابه برق گیر عمل می کند.

برقگیرها از چه چیزی ساخته شده اند؟

ساخته شده با اکسید روی یا کاربید سیلیکون

برق گیر را کجا قرار می دهید؟

این در سیستم الکتریکی نزدیک کنتور برق قرار می گیرد.

آیا افزایش برق می تواند به تلفن همراه شما آسیب برساند؟

بله، نوسانی که القا می شود قابلیت افزایش ولتاژ را دارد. بنابراین آنها می توانند به دستگاه های متصل آسیب بزنند
