درجه حفاظت

درجه حفاظت. رتبه بندی IP (محافظت از ورود و یا کد آی پی) اثر آب بندی محفظه های الکتریکی را در برابر نفوذ اجسام خارجی (ابزار، خاک و غیره) و رطوبت تعریف می کند. این رتبه بندی ها مطابق با استاندارد بین المللی EN 60529 (بریتانیایی BS EN 60529:1992، اروپایی IEC 60509:1989) است.

IP چیست؟

IP که مخفف Ingress Protection به معنای درجه حفاظت، یک استاندارد بین‌المللی است که برای تعیین میزان مقاومت تجهیزات الکتریکی و الکترونیکی در برابر نفوذ آب و گرد و غبار می‌شود. همچنین به عنوان رتبه‌بندی حفاظت از نفوذ یا رتبه‌بندی بین‌المللی حفاظت شناخته می‌شود. این استاندارد به طور خاص توسط کمیته (IEC) تعریف می‌شود و معمولاً با دو عدد مشخص می‌شود.

دو رقم در رتبه بندی IP به چه معناست؟

رتبه‌بندی IP از حروف IP (محافظت از ورود) تشکیل شده است، که سپس دو رقم به دنبال آن قرار می‌گیرد. هر چه عدد بعد از IP بیشتر باشد، محافظت در برابر اجسام خارجی بهتر است. گاهی اوقات یک عدد با یک X جایگزین می شود، این نشان می دهد که محفظه هنوز برای آن مشخصات رتبه بندی نشده است. بنابراین IPX6 برای مثال، به این معنی است که آبی که در جت‌های قدرتمند در برابر محفظه از هر جهتی پرتاب می‌شود، نباید اثرات مضری داشته باشد، در حالی که IP6X نشان دهنده عدم نفوذ گرد و غبار است. محافظت کامل در برابر تماس (ضد گرد و غبار). چندین حروف دیگر نیز وجود دارد که می توانند بعد از رتبه بندی IP استفاده شوند که نشان دهنده سایر سطوح حفاظتی است.

اولین رقم درجه IP نشان دهنده سطح محافظت محفظه در برابر ورود به داخل محفظه در برابر مسدود کردن اجسام خارجی جامد مانند گرد و غبار، ابزارها یا انگشتان است که در صورت تماس با قطعات الکتریکی، قطعات یا مدارهای داخل محفظه می توانند خطرناک باشند.

رقم دوم رتبه IP نشان دهنده سطح محافظت محفظه در برابر مسدود کردن اجزای داخلی در برابر اشکال مختلف رطوبت (پاشیدن، چکه کردن یا غوطه وری و غیره) است.

گاهی اوقات در رتبه بندی IP، ممکن است یک حرف در انتهای کد IPXX وجود داشته باشد. این حرف تکمیلی است و برای نشان دادن اطلاعات تکمیلی از استاندارد محصول استفاده می شود.

حفاظت 00.0

تفاوت بین حفاظت IP55 و IPW55 چیست؟

“W” در IP55W بیان می کند که رتبه IP با شرایط آب و هوایی خاصی مطابقت دارد. به عنوان مثال تراکم، باران و رطوبت.

IP55 = حفاظت محدود در برابر گرد و غبار و جت های آب کم فشار از هر جهت.

IP55W = حفاظت محدود در برابر گرد و غبار، جت های آب کم فشار از هر جهت و در برابر آب و هوای مرطوب و مرطوب.

تفاوت بین IP23 و IP23S چیست و کدام معیارهای تست دقیق تری دارد؟

“S” به معنای “دستگاه ثابت ایستاده است”. IP23 سختگیرانه تر از IP23S در نظر گرفته می شود زیرا این و IP23M را پوشش می دهد (به معنی “دستگاه در حین آزمایش آب در حرکت است”).

D در IP23D به چه معناست
“D” به معنای محافظت در برابر تماس سیم با قطعات خطرناک است.

B در IP43B به چه معناست
“B” به معنای محافظت در برابر دسترسی به قطعات خطرناک با انگشت است.

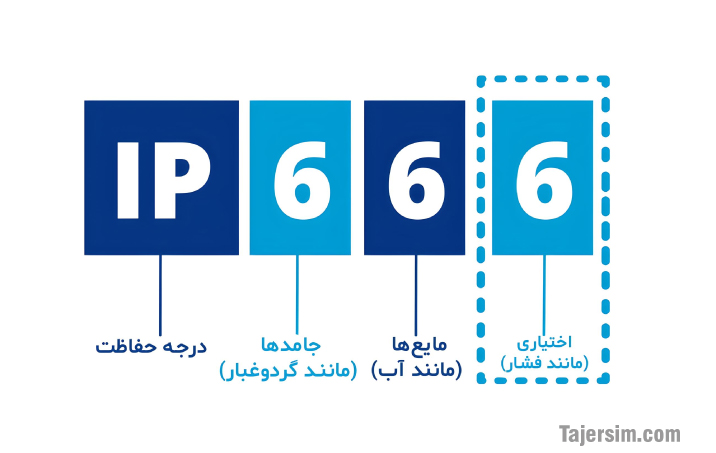

رتبه بندی IP:

  • IP : مخفف “محافظت از ورود”
  • عدد اول : نشان‌دهنده سطح حفاظت در برابر ذرات جامد (مانند گرد و غبار)
  • عدد دوم : نشان‌دهنده سطح حفاظت در برابر مایعات (مانند آب)

عدد اول (0 تا 6) :

  • 0: بدون حفاظت
  • 1: حفاظت در برابر اجسام بزرگتر از 50 میلی‌متر
  • 2: حفاظت در برابر اجسام بزرگتر از 12 میلی‌متر
  • 3: حفاظت در برابر اجسام بزرگتر از 2.5 میلی‌متر
  • 4: حفاظت در برابر اجسام بزرگتر از 1 میلی‌متر
  • 5: حفاظت در برابر گرد و غبار (مقدار کمی مجاز است)
  • 6: حفاظت کامل در برابر گرد و غبار

عدد دوم (0 تا 8) :

  • 0: بدون حفاظت
  • 1: حفاظت در برابر قطرات آب عمودی
  • 2: حفاظت در برابر قطرات آب با زاویه 15 درجه
  • 3: حفاظت در برابر پاشش آب
  • 4: حفاظت در برابر پاشش آب از هر جهت
  • 5: حفاظت در برابر جت آب
  • 6 قوی: در برابر جت آب
  • 7: حفاظت در برابر غوطه‌وری در آب تا عمق معین
  • 8: حفاظت در برابر غوطه‌وری در آب به مدت نامحدود و در عمق‌های مشخص

به عنوان مثال:

یک دستگاه با رتبه IP67 به این معنی است که این دستگاه کاملاً در برابر گرد و غبار محافظت می‌شود و می‌تواند در برابر غوطه‌وری در آب تا عمق 1 متر به مدت 30 دقیقه مقاومت کند.

سوالات متداول

IP مخفف چیست؟

Ingress Protection به معنای درجه حفاظت.

IP در رتبه بندی به چه معناست؟

رتبه IP که به عنوان رتبه حفاظت از نفوذ نیز شناخته می شود، رتبه بندی توانایی یک محصول در مقاومت در برابر مایعات و گرد و غبار است.

رتبه IP چگونه محاسبه می شود؟

یک رتبه بندی IP از دو رقم تشکیل شده است و ممکن است چیزی شبیه به این باشد: IP57.

اعداد در رتبه بندی IP به چه معنا هستند؟

عدد اول : نشان‌دهنده سطح حفاظت در برابر ذرات جامد (مانند گرد و غبار)

عدد دوم : نشان‌دهنده سطح حفاظت در برابر مایعات (مانند آب)

چه رتبه IP 100٪ ضد آب است؟

از آنجایی که 8 بالاترین عدد در مقیاس درجه بندی آب IP است، هر محفظه IP با رتبه بندی که به 8 ختم می شود، بهترین محافظت ضد آب ممکن را ارائه می دهد. با این حال، IP68 معمولاً به عنوان محافظ‌ترین IP ضد آب در استفاده رایج شناخته می‌شود.

IP68 بهتر است یا IPX8؟

رتبه IP68 هم مقاومت در برابر آب و هم در برابر گرد و غبار را در بر می گیرد که نشان دهنده سطح بالاتر حفاظت است. مانند IPX8، دستگاه به گونه ای طراحی شده است که زیر بیش از 1 متر (تقریباً 3.3 فوت) آب غوطه ور شود.

بالاترین رتبه IP چیست؟

برای دستگاه هایی که نیاز به غوطه وری دارند، IPX8 ممکن است مناسب باشد. با این حال، برای صنایعی که نیاز به تمیز کردن مکرر و شدید، مانند فرآوری مواد غذایی یا تجهیزات پزشکی دارند، رتبه IP69K بالاترین سطح حفاظت را ارائه می دهد.

آیا IP52 برای باران مناسب است؟

IP52 محافظت شده در برابر ورود محدود گرد و غبار. محافظت در برابر پاشش آب کمتر از 15 درجه از عمودی. IP53 محافظت شده در برابر ورود محدود گرد و غبار. محافظت شده در برابر پاشش آب کمتر از 60 درجه از عمودی.
