تفاوت کابل گرد با کابل تخت چیست؟

تفاوت کابل گرد با کابل تخت چیست؟ اگر صنعت شما به برق قابل اعتماد در محیط های پر تقاضا نیاز دارد، احتمالاً اهمیت انتخاب محافظ کابل قابل اعتماد را می دانید.

با این حال، انتخاب کابل های تخت یا گرد نیز حیاتی است. کابل های تخت و گرد دارای تفاوت های قابل توجهی در طراحی هستند که آنها را در کاربردهای مختلف سودمند می کند. دانستن نحوه انتخاب کابل مناسب برای به حداکثر رساندن دوام و طول عمر یا اطمینان از انعطاف پذیری و صرفه جویی در فضای مورد نیاز ضروری است.

طراحی کابل گرد

کابل های گرد دارای هادی هایی هستند که به صورت دایره ای قرار گرفته اند. این هادی ها با عایق پوشانده شده اند و با موادی بسته بندی شده اند که شکلی گرد و استوانه ای به کابل می دهد.

کابل های گرد می توانند شامل هادی های جداگانه یا جفت هادی پیچ خورده باشند. در هر صورت، المان ها دارای طراحی کابلی هستند، به این معنی که هادی ها یک مارپیچ را در اطراف محور کابل در یک زاویه شیب خاص تشکیل می دهند. زوایای گام متفاوت است – زوایای بزرگتر انعطاف پذیری بیشتری را فراهم می کند.

کابل های گرد معمولاً حاوی لایه هایی هستند که انواع مختلفی از محافظت را ارائه می دهند:

پرکننده ها: پرکننده ها موادی هستند که بر شکل کابل تاثیر می گذارند و ظاهری صاف و گرد به آن می دهند.
محافظ: محافظ عایق نسبتا نازک کابل را محافظت می کند و از انتشار – و تداخل – تشعشعات الکترومغناطیسی (EMI) جلوگیری می کند.
جلیقه: روکش بیرونی است که کابل را در کنار هم نگه می دارد و از آن در برابر خطرات محیطی مانند آب، روغن، گاز و شعله محافظت می کند.

در تئوری، کابل های گرد دارای طراحی هستند که فضا را به حداکثر می رساند. یک کابل گرد دارای سطح مقطع کمتری نسبت به یک کابل تخت با همان تعداد کانکتور است. اگرچه انعطاف‌پذیری کابل‌های مسطح به آن‌ها اجازه می‌دهد تا در حین چرخش و خم شدن فضا را پر کنند، کابل‌های گرد می‌توانند به ازای تعداد اتصالاتی که ارائه می‌کنند فضای کمتری را اشغال کنند. با این حال، در عمل، پرکننده‌های اضافی و کابل‌های گرد محافظ اغلب این مزیت را نفی می‌کنند.

کابل‌های گرد استفاده‌های زیاد و متنوعی دارند. از این نوع کابل در سایزهای کوچک تا بزرگ در سیم‌کشی داخلی انواع لوازم برقی استفاده می‌شود.

همچنین برای سیم‌کشی داخلی ساختمان، تولید شارژر، بیشتر اوقات از این کابل بهره می‌برند. البته به علت قدمت بالایی که این کابل‌ها نسبت به نوع تخت دارند، استفاده از آن‌ها بیشتر بوده است.

طراحی کابل تخت

همانطور که از نام آنها پیداست، کابل های فلت طراحی صاف تری نسبت به کابل های گرد دارند. هادی های آنها به صورت جداگانه محصور شده اند، به دقت در یک خط مستقیم در فواصل دقیق قرار گرفته اند و توسط عایق احاطه شده اند.

برخلاف کابل های گرد، کابل های تخت معمولاً دارای لایه های پرکننده و محافظ نیستند. قرار دادن حفاظ روی یک کابل تخت نسبتاً دشوار است زیرا سپر شکل صافی را حفظ نمی کند – تمایل به گرد شدن دارد. در نتیجه، ارائه حفاظت تداخل الکترومغناطیسی (EMI) از طریق محافظ استاندارد یک چالش است.

از آنجایی که کابل های تخت عموماً حاوی پرکننده یا مواد دیگر نیستند، نسبت به تعداد کانکتورهایی که دارند نسبتا فشرده هستند. به همین دلیل به راحتی خم می شوند و روی هم چیده می شوند.

با این حال، طراحی کابل‌های مسطح می‌تواند با برخی از دهانه‌های دستگاه یا پانل که با شکل نازک و کشیده آن‌ها سازگاری ندارد، ناسازگار باشد. شرکت‌هایی که علاقه‌مند به استفاده از کابل‌های تخت هستند، باید قبل از ادامه کار، از سازگاری آن اطمینان حاصل کنند.

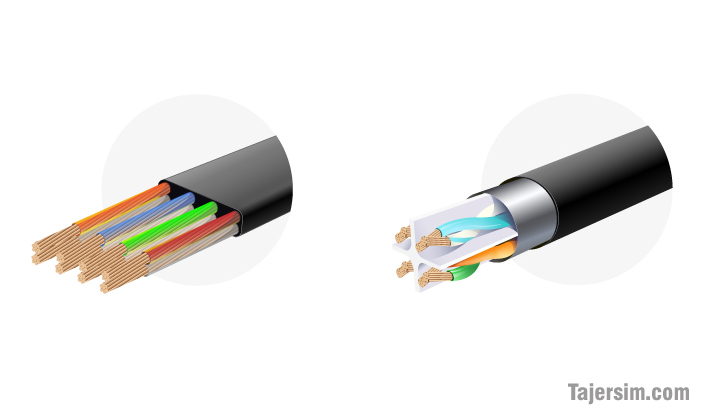

تفاوت بین کابل های تخت و گرد چیست؟

کابل های گرد در بسیاری از کاربردهای صنعتی استاندارد هستند. با این حال، کابل های مسطح در موارد استفاده که انعطاف پذیری و سایر نقاط قوت آنها از مزایای قابل توجهی است، بسیار مطلوب هستند.

بیایید تفاوت بین کابل های تخت و گرد را در چند زمینه مختلف بررسی کنیم.

کیفیت

هر دو کابل گرد و مسطح کیفیت عالی را برای استفاده در کاربردهای مناسب ارائه می دهند. با این حال، کابل های گرد معمولاً از نظر کیفیت لبه کمی دارند. حفاظ‌های داخلی برتر آن‌ها، آنها را بسیار بادوام و ماندگار می‌کند، به ویژه در محیط‌های صنعتی خشن.

قابلیت اطمینان

کابل های گرد از نظر توانایی مقاومت در برابر تنش های مکانیکی قابل اعتمادتر هستند. تنش های مکانیکی اصلی که کابل ها باید تحمل کنند عبارتند از: پیچش، خم شدن نورد، تیک تاک و خمش S. کابل های گرد به دلیل توانایی خم شدن در امتداد چندین محور می توانند به راحتی این تنش ها را تحمل کنند. کابل های تخت فقط در خم شدن نورد، که شامل خم شدن فقط در امتداد یک محور خطی است، مقاومت برتری دارند.

با این حال، کابل‌های تخت از نظر سیم‌کشی سازمان‌یافته و قابل اعتماد می‌توانند قابل اعتمادتر باشند. کابل‌های تخت نسبت به کابل‌های گرد ساختار ساده‌تری دارند، بنابراین معمولاً عاری از خطاهای سیم‌کشی هستند که می‌تواند باعث خرابی شود.

عملکرد

هر دو کابل گرد و تخت عملکرد عالی را در محیط های مناسب ارائه می دهند. با این حال، به طور کلی، کابل های گرد عملکرد الکتریکی برتر و عملکرد فیزیکی قوی تری را در کاربردهای سنگین ارائه می دهند. آنها دوام بیشتری دارند، با محافظت بیشتر در برابر عناصر، عوامل استرس زای مکانیکی و انتشار EMI.

کابل‌های تخت نیز به دلیل نوع رابط‌شان تا حدودی از نظر ویژگی‌های الکتریکی محدود هستند، زیرا عموماً برای پایان دادن به انبوه در یک کانکتور طراحی شده‌اند. کانکتورهای کابل‌های تخت معمولاً دارای کنتاکت‌های جابجایی عایق هستند که برای پایان دادن به کابل تخت قرار می‌گیرند. کنتاکت ها به طور همزمان از عایق عبور می کنند تا تمام هادی های کابل را ملاقات کنند.

هم ترازی دقیق برای اتصال دهنده ها و هادی ها بسیار مهم است. فواصل خط مرکزی خاص لازم است، و سازندگان باید این پارامتر را به شدت کنترل کنند، اغلب به قیمت ویژگی های الکتریکی کابل.

کج کردن

انحراف زمانی اتفاق می افتد که سیگنال های الکتریکی با سرعت های مختلف از طریق یک جفت سیم جریان می یابد. کابل‌های تخت معمولاً انحراف را به طور مؤثرتری نسبت به کابل‌های گرد به حداقل می‌رسانند.

در کابل های تخت، به دلیل دقت و تعادل بالا در ساخت آنها، رساناها به طور قطع دارای طول فیزیکی و الکتریکی یکسان و یک دی الکتریک پیوسته هستند. این عوامل باعث کاهش تاخیرهای زمانی بین سیگنال ها در هادی های مختلف می شوند.

ظرفیت حمل فعلی

از نظر ظرفیت حمل جریان، کابل های تخت به دلیل نسبت سطح به حجم بالاتر، گزینه برتری را ارائه می دهند. این ویژگی آنها را قادر می سازد تا گرما را با سهولت بیشتری دفع کنند و بازده حرارتی بیشتری را ارائه دهند. در نتیجه، آنها می توانند افزایش دما و سطوح جریان بالاتر را در هر مقطع رسانا تحمل کنند.

هزینه

ساخت کابل های تخت نسبتاً آسان و مقرون به صرفه است، عمدتاً به این دلیل که امکان خاتمه انبوه را فراهم می کند و همه سیم ها در یک خط در یک کانکتور به هم می رسند. این طراحی نیاز به نیروی کار را کاهش می دهد و به به حداقل رساندن هزینه ها کمک می کند.

از سوی دیگر، کابل‌های گرد، کار فشرده‌تر و عموماً گران‌تر هستند.

تطبیق پذیری

کابل های تخت نسبت به نمونه های گرد خود انعطاف پذیرتر هستند و این ویژگی می تواند آنها را بسیار متنوع کند. انعطاف پذیری آنها را قادر می سازد تا به خوبی با اشکال، اندازه ها و پیکربندی های مختلف سازگار شوند. توانایی آنها در خم شدن و چرخش آسان بدون شکستن آنها را برای طیف وسیعی از کاربردها ایده آل می کند.

با این حال، کابل های گرد از این نظر که می توانند در جهات مختلف خم شوند، متنوع تر هستند. یک سیم کابل مسطح فقط در دو جهت به راحتی خم می شود، در حالی که یک کابل گرد، اگرچه انعطاف کمتری دارد، می تواند در امتداد هر محوری خم شود. این ویژگی باعث می‌شود کابل‌های گرد برای کاربردهایی که به خمش و پیچش زیاد در مسیرهای طولانی کابل، به‌ویژه مسیرهای مسابقه یا کانال‌ها نیاز دارند، بسیار مطلوب باشند.

بهره وری فضا

از نظر کارایی فضا، کابل های مسطح یک مزیت واضح ارائه می دهند. از آنجایی که آنها مسطح هستند، می توانند محکم تر از کابل های گرد در کنار هم قرار گیرند. از آنجایی که به خوبی خم می شوند و خم می شوند، فضای موجود را به حداکثر می رساند. در جایی که کابل‌های گرد ممکن است به دلیل حداقل قابلیت خمش، شکاف‌های هوای بزرگی را در اطراف خود ایجاد کنند، کابل‌های تخت می‌توانند برای به حداقل رساندن شکاف‌ها خم شده و تا شوند و در یک ناحیه کوچک فشرده شوند.

وزن

کابل های فلت به دلیل طراحی مینیمالیستی سبک تر از کابل های گرد هستند. محافظ ها و پرکننده های اضافی در کابل های گرد به آنها وزن بیشتری می بخشد.

شرکت هایی که به دنبال به حداقل رساندن وزن هستند – به ویژه برای روباتیک، دستگاه های پزشکی یا کاربردهای مصرف کننده که راحتی در اولویت است – ممکن است بخواهند کابل های تخت را به عنوان یک گزینه با کیفیت در نظر بگیرند.

تعمیر و نگهداری

به طور کلی نگهداری کابل های گرد آسان تر از مسطح می باشد.
