تفاوت کابل افشان با کابل مفتولی

تفاوت کابل افشان با کابل مفتولی. امروزه برق نقش حیاتی در زندگی ما دارد، در واقع می توان گفت نبض تپنده زندگی امروزه برق است. انرژی الکتریکی برای انتقال به سمت شهر ها و روستا ها از طریق سیم و کابل های برق صورت می گیرد. ما با کابل های مختلفی که هر کدام دارای کاربردهای صنعتی متفاوتی می باشند، سر و کار داریم. از مهم‌ترین و کاربرد ترین کابل‌ها در بخش‌های مختلف صنعتی کابل افشان و کابل مفتولی می باشد. امروز می خواهیم درباره کابل افشان و کابل مفتولی و تفاوت بین این دو کابل توضیح دهیم. همراه تاجرسیم باشید.

سیم و کابل افشان چیست؟

سیم افشان

سیم افشان، از چند رشته سیم‌ نازک مسی که به واسطه یک عایق PVC پوشانده شده است، شکل گرفته است. وظیفه سیم افشان، انتقال جریان الکتریکی از یک نقطه به نقطه دیگر می باشد. هادی مرکزی آن نیز از رشته‌های مس آنیل شده است، انتخاب فلز مس به دلیل مقاومت و جریان دهی بالا می باشد.

ویژگی منحصر به فرد این سیم افشان انعطاف پذیری بالای آن می باشد. همین امر باعث می شود که به راحتی در محل های پر پیچ و خم نصب شود. سطح مقطع سیم برق افشان از سایز 0.75 میلی‌متر مربع شروع می شود و تا مقطع 300 میلی‌متر مربع موجود است. از سیم برق افشان می توان در سیم کشی ماشین آلات صنعتی و کشاورزی، سیم کشی تابلو برق خانگی و صنعتی و… استفاده نمود.

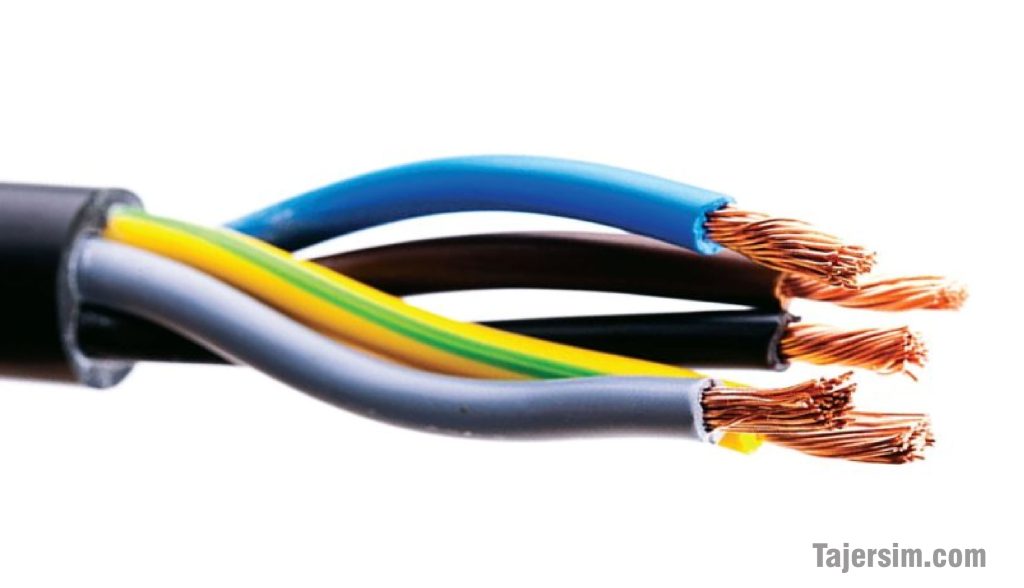

کابل افشان

کابل افشان از در کنار هم قرار گرفتن یک یا چند سیم افشان شکل می گیرد. مزایای این کابل نیز همانند سیم افشان می باشد، از بارزترین ویژگی آن ها انعطاف پذیری بالای این سیم و کابل است. در کابل افشان معمولا از دو لایه عایق PVC بهره گرفته می شود. یک لایه عایق برای سیم ها و یک لایه عایق برای کل مجموعه کابل است. هادی کابل افشان نیز از فلز مس آنیل شده می باشد. کابل برق در سیم کشی های پر پیچ و خم و در مواردی که لازم است کابل ها جابه‌جا شوند از کاربرد بالایی برخوردار می باشد.

انواع کابل افشان چیست؟

کابل قدرت افشان
سطح مقطع و تعداد رشته های این کابل ها مختلف می باشد. این کابل ولتاژ های برق را در دامنه های وسیع تری انتقال می دهد. کابل افشان فرمان و کابل کنترل افشان از تعداد رشته های بیشتری از بین انواع کابل قدرت افشان برخوردار هستند. از کاربرد های کابل قدرت در پست های انتقال برق، فضاهای خارجی، نیروگاه های توزیع برق و…می باشد.

کابل سبک یا کابل فشار ضعیف

کابل های سبک در دو گروه کابل گرد و تخت دسته بندی می شوند. این کابل ها از نظر ولتاژ به انواع 300 تا 500 تقسیم می شوند. بیشترین کاربرد آنها به عنوان کابل رابط و ورودی در لوازم منزل، وسایل برقی، ماشین آلات و برخی تجهیزات الکتریکی است.

کاربرد کابل افشان

شبکه های انتقال و توزیع جریان الکتریکی
امور مهندسی سیگنال های صوتی و صدا
سیستم های روشنایی
صنعت حمل و نقل و هواپیمایی
اتصالات داخلی خودرو و خودرو سازی
اتصال در لوازم برقی

سیم و کابل مفتولی یا خشک چیست؟

سیم برق مفتولی

سیم برق مفتول که با نام سیم خشک نیز شناخته می شود. از یک هادی ضخیم مسی و یک روکش پی وی سی تشکیل می شود. به دلیل ضخامت هادی این سیم از انعطاف پذیری کمی برخوردار می باشد، اما باید توجه کرد که به دلیل مفتولی بودن هادی از انتقال جریان دهی خوبی برخوردار می باشد. هادی مسی آن از کلاس نوع 2 می باشد. از این سیم برای نصب ثابت و مستقیم استفاده می شد.

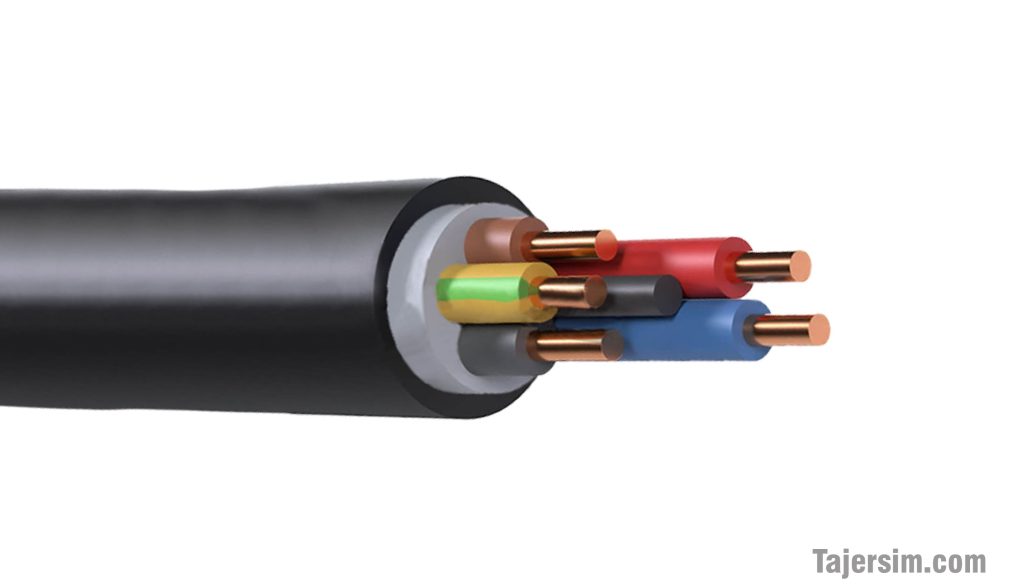

کابل مفتولی

همان طور مطلع هستیند کابل نیز از مجموع چند سیم تشکیل می شود. این کابل هم از کنار هم قرار گرفتن چند سیم مفتولی تشکیل شده است. این کابل به کابل زمینی، کابل خشک و یا کابل آن فلکسیبل شناخته می شود. درست است که این کابل از انعطاف پذیری پایین برخوردار است، اما بارزترین ویژگی آن رسانایی بسیار بالای این کابل است. این کابل از عایق ایمنی از جنس پلی وینیل کلرات برخوردار می باشد که بسیار مقاوم و مستحکم در برابر تنش و فشار های مکانیکی می باشد. از کاربرد های این کابل می توان به پروژه های بزرگ و کوچک صنعتی، نیروگاه ها، پست های توزیع برق و… اشاره کرد.

انواع کابل مفتولی چیست؟

کابل های مفتولی مطابق با میزان ولتاژ هایی که دارند که از 300 تا 500 و 450 یا 750 دسته بندی می شوند:

کابل خشک NYNR
کابل مفتول تک رشته
کابل مفتول NYY

کاربرد کابل مفتولی

استفاده در محیط های خشک و مرطوب
برای انتقال اطلاعات در فاصله های طولانی
ساخت تابلو برق، توزیع برق نیروگاه ها کابل کشی در لوله های خرطومی، ساده و…
نصب در زیر و روی گچ دیوارهای آجری و بتنی
مناسب برای نصب ثابت و مستقیم

تفاوت سیم و کابل افشان و مفتولی

همان طور که می دانید این دو کابل وظیفه انتقال انرژی الکتریکی و جریان برق از یک نقطه به نقطه دیگری را بر عهده دارند. حال به تفاوت این دو کابل می پردازیم.

انعطاف پذیری

یکی از مهم ترین و اصلی ترین تفاوت کابل افشان و کابل مفتولی انعطاف پذیری آن ها می باشد. از آن جایی که هادی کابل افشان مس کلاس 5 می باشد، بسیار نرم تر و قابل انعطاف پذیر تر است. در حالی که هادی کابل مفتولی از مس کلاس 2 می باشد که هادی آن دارای ضخامت بیشتری و در نتیجه جریان دهی بالا تری نیز می باشد.

مقاومت اهمی

مقاومت اهمی رسانا با مقطع آن دارای رابطه معکوس می باشد. یعنی هر چقدر که مقدار سطح مقطع هادی بزرگتر باشد مقاومت اهمی آن کمتر می شود. در نتیجه کابل برق مفتولی مقاومت اهمی کمتری نسبت به کابل افشان دارد. لازم به ذکر است که مقاومت اهمی هر چه کمتر باشد سیم یا کابل جریان برق را با کیفیت بهتری انتقال می دهد و افت ولتاژ کمتری ایجاد می‌ کند.

میزان استحکام

سیم یا کابل برق مفتولی از استحکام بالاتری برخوردار می باشد، به سبب نصب در زیر زمین و درون دیوار کابل کشی و… سپس استحکام و استقامت کابل مفتولی نسبت به کابل افشان بیشتر می باشد.

در نتیجه

یکی از مهم‌ترین تجهیزات در هر ساختمانی کابل‌های برق می باشند. وظیفه آن ها انتقال جریان برق از منبع به مصرف‌کنندگان می باشد. انتخاب درست کابل برق از اهمیت بالایی برخوردار است.
