تفاوت پیگتیل فیبر نوری با پچ کورد فیبر نوری چیست؟

تفاوت پیگتیل فیبر نوری با پچ کورد فیبر نوری چیست؟ پچ کورد فیبر نوری و پیگتیل فیبر نوری دو جزء متداول در شبکه فیبر نوری هستند. آنها وجوه مشترک زیادی دارند و همچنین از راه های متفاوتی با هم تفاوت دارند. دانستن شباهت ها و تفاوت های بین آنها به شما کمک می کند تا بهترین انتخاب را برای پروژه خود داشته باشید. این قسمت عمدتاً در مورد شباهت ها و تفاوت های آنها در ساختار و کاربرد صحبت می کند.

فیبر پیگتیل چیست؟

پیگتیل فیبر نوری نوعی کابل فیبر نوری است که یک کانکتور از قبل وصل شده در یک سر دارد و انتهای مخالف آن بدون پایان است. این طراحی باعث می شود که انتهای کانکتور به راحتی به دستگاه ها متصل شود، در حالی که انتهای بدون پایان می تواند با کابل های فیبر نوری اضافی متصل شود. پیگتیل های فیبر نوری معمولاً فاقد روکش هستند، بنابراین می توان آنها را به هم متصل کرد و سپس با استفاده از محافظ اتصال مکانیکی یا حرارتی در یک سینی اتصال فیبر محافظت کرد.

پچ کورد فیبر نوری چیست؟

پچ کورد فیبر نوری، نوعی رسانه انتقال با سرعت بالا است که برای انتقال داده در فواصل طولانی استفاده می شود. این شامل یک یا چند رشته از الیاف شیشه ای خالص است که توسط لایه های محافظ احاطه شده است. کابل های فیبر نوری را می توان به کانکتورهایی از یک نوع در هر دو انتها یا انواع مختلف مجهز کرد. به عنوان مثال، آنها می توانند کانکتورهای LC در هر دو انتها یا یک کانکتور LC در یک طرف و یک کانکتور SC در طرف دیگر داشته باشند. کابل‌های فیبر در پیکربندی‌های مختلف، از جمله سیمپلکس (۱ فیبر)، دوبلکس (۲ فیبر)، یا با تعداد فیبرهای متعدد در دسترس هستند.

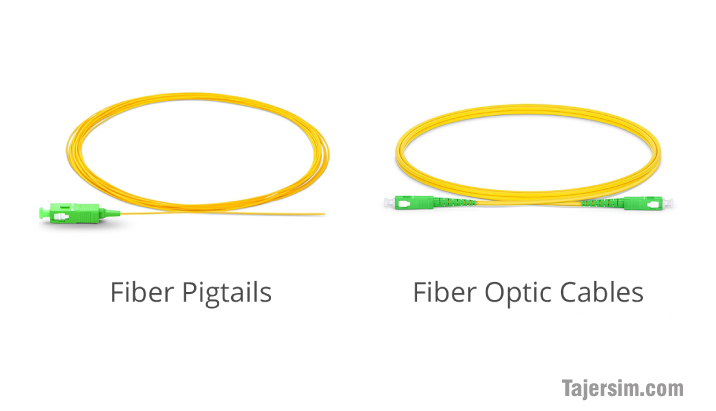

ساختارهای فیبر پچ کورد و پیگتیل

پچ کورد فیبر که به عنوان کابل فیبر نوری یا کابل جامپر فیبر نوری نیز شناخته می‌شود، طول کوتاهی از کابل فیبر نوری است که در هر انتها یک کانکتور دارد. انواع کانکتور در هر طرف کابل فیبر پچ می تواند متفاوت باشد و همچنین می تواند یکسان باشد. پیگتیل فیبر نوری قطعه ای از کابل است که تنها در یک سر کابل با یک رابط فیبر نوری خاتمه می یابد و در انتهای دیگر یک طول فیبر در معرض دید باقی می گذارد، به طوری که طرف اتصال می تواند به تجهیزات متصل شود و طرف دیگر می تواند ذوب شود. با فیبرهای کابل نوری یا جدا شده و همجوشی به یک فیبر منفرد از یک تنه چند فیبر.

پچ کوردهای فیبر نوری و پیگتیل ها از نظر ساختاری اشتراکات زیادی دارند. آنها هر دو در حالت تک و چند حالته موجود هستند و می توان آنها را به صورت سیمپلکس و دوبلکس ساخت. علاوه بر این، هر دو فیبر پچ کورد و پیگتیل می توانند با انواع مختلفی از اتصال دهنده های فیبر نوری، از جمله FC، SC، ST، LC، MTRJ، MPO، MU، SMA، FDDI، E2000، DIN4 و D4 خاتمه پیدا کنند.

تفاوت فیزیکی عمده بین پچ کورد فیبر و پیگتیل در این است که پچ کورد فیبر یک قطعه کابل ثابت با اتصال دهنده های فیبر در هر انتها است در حالی که پیگتیل فیبر دارای اتصالات فیبر فقط در یک سر کابل و با متراژ های کم تری می باشد. پچ‌کوردهای فیبر نوری را می‌توان به طول‌های کوتاه‌تر برش داد تا دو پیگتیل ایجاد شود.

کاربردهای فیبر پچ کورد و پیگتیل

پچ‌کوردها و پیگتیل‌های فیبر نوری اتصال متقابل برنامه‌ها را بر روی تاسیسات در ورودی‌ها، اتاق‌های مخابراتی و مراکز داده فراهم می‌کنند. آنها در انواع فیبرهای OM4، OM3، OM2، OM1 یا OS1/OS2 برای برآورده کردن نیازهای اترنت گیگابیتی، اترنت 10 گیگابیتی و کانال فیبر پرسرعت موجود هستند. با این حال، آنها حوزه های کاربردی مربوطه خود را نیز دارند.

پچ‌کوردهای فیبر معمولاً برای اتصال پورت‌های فریم‌های توزیع فیبر استفاده می‌شوند. آنها از برنامه های شبکه در مناطق اصلی، افقی و توزیع تجهیزات پشتیبانی می کنند. آنها همچنین از ارتباطات راه دور با سرعت بالا (10/40 گیگابیت) نیز پشتیبانی می کنند.

پیگتیل های فیبر نوری از برنامه های خاتمه میدان اتصال فیوژن پشتیبانی می کنند. آنها باید در جایی نصب شوند که محافظت شوند و به هم متصل شوند، بنابراین معمولاً با تجهیزات مدیریت فیبر نوری مانند قاب توزیع نوری (ODF)، بسته های اتصال و کابینت های متقاطع استفاده می شوند. Pigtail ها در هر جایی یافت می شوند، اما بیشتر در مجموعه های نوری یا اجزای نوری. پیگتیل های فیبر نوری ضد آب وجود دارد که برای کاربردهای بیرونی استفاده می شود که با عایق پلی اتیلن ضخیم (PE) و قطر بزرگ است.
