اینجکتور POE چیست؟

اینجکتور POE چیست؟ برق از طریق اترنت (PoE) هم نیرو و هم داده را به صورت همزمان از طریق کابل کشی اترنت جفت پیچ خورده ارائه می کند. این فناوری چابکی و مقیاس پذیری شبکه را به روش های کارآمد و مقرون به صرفه بهبود می بخشد. انواع مختلفی از دستگاه های PoE وجود دارد، به عنوان مثال، سوئیچ PoE، شکاف PoE، انژکتور PoE و غیره. این مقاله بر روی انژکتور PoE تمرکز دارد: چیست؟ چه کار می کند؟ آیا انواع مختلفی وجود دارد؟ چگونه نصب می شود؟

اینجکتور POE چیست؟

در واقع اینجکتور POE وسیله ای برای انتقال برق مورد نیاز بر روی کابل اترنت می باشد؛ و هدف اصلی آن تامین برق مورد نیاز برای تجهیزات مورد استفاده در شبکه می باشد. اینجکور POE یا کابل آداپتور POE یکی از پرکاربردترین محصولات مورد استفاده در سیستم های شبکه مانند: دوربین های IP، رادیو وایرلس ها یا همان اکسس پوینت های بی سیم، تلفن های VoIP، دستگاه های صنعتی از قبیل سنسورها، کنترل ها، مترها و غیره است که قابلیت POE دارند ولی سوئیچ موجود در شبکه POE ساپورت نمی شود و یا کابل آداپتور POE برق DC به صورت مجزا ندارد.

یک اینجکتور POE قابلیت انتقال داده تا 1 گیگابیت بر ثانیه را دارد.

تعریفی ساده از POE

POE مخفف عبارت Power Over Ethernet به معنی تغذیه برق از طریق بستر شبکه (اترنت) هست. در اصل تکنیکی برای رساندن برق به دستگاه ها می باشد. امروزه تکنولوژی های بسیاری برای رساندن برق از بستر شبکه (اترنت) در بازار وجود دارد. بکارگیری این تکنیک نیاز به پریزهای جداگانه برای تامین منابع برق دارد. حال برای رساندن جریان برق مستقیم (DC) به دستگاه های شبکه از طریق کابل اترنت به اینجکتور POE نیاز خواهیم داشت.

تکنولوژی های پر کارد POE

دو مورد از پر کاربردترین تکنولوژی های انتقال برق از بستر شبکه که بر اساس استاندارد 802.3 می باشند و توسط موسسه مهندسین برق و الکترونیک (IEEE) توسعه یافته است عبارتند از:   و  Alternative B

Alternative A: در Alternative A برق و شبکه همگی از یک مسیر و مثل یک دیتا با ولتاژ یکسان عبور خواهند کرد (مشابه تکنولوژی که در انتقال برق میکروفن ها استفاده می شود). برای سرعت های 10 و 100  از دو زوج سیم استفاده خواهد شد ولی در سرعت های 1000 از تمامی 4 زوج سیم استفاده می شود.

Alternative B: اما در Alternative B مسیر انتقال برق و شبکه از هم جدا می باشند و امکان عیب یابی مشکلات در آینده را راحت تر خواهند ساخت. در یک کابل twisted Pair  زوج سیم های 4 و 5 ولتاژ مثبت و زوج سیم های 7 و 8 ولتاژ منفی را عبور می دهد.

استانداردهای POE

• استاندارد IEEE 802.3af – 2003 برای انتقال برق تا حداکثر توان 15.4W
• استاندارد IEEE 802.3at – 2009 که به آن +POE نیز گفته می شود برای انتقال برق تا حداکثر توان 25.5W

در حال حاضر استاندارد IEEE روی راهکارهایی کار می کند که میزان توان عبوری POE را افزایش خواهد داد و به زودی  استانداردهای 802.3bt  type3 برای انتقال55W و 802.3bt  type4 برای انتقال 100-90 W را عرضه می کند.

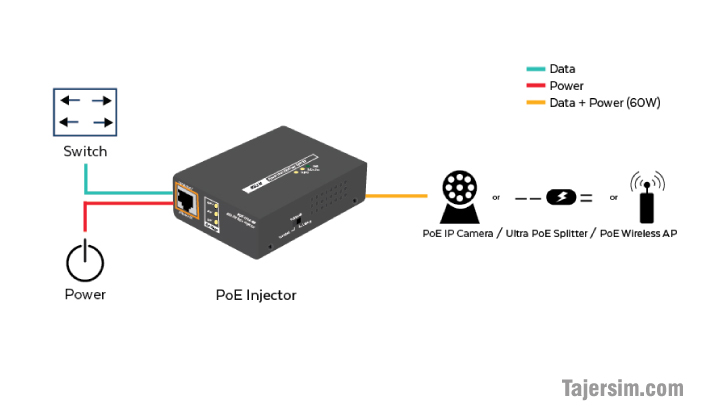

اینجکتور POE چگونه کار می کند؟

اینجکتور POE یا همان اینجکتور شبکه به انتقال برق و داده ها به دستگاه های موجود در یک شبکه کمک می کند.

مثالی برای عملکرد اینجکتور POE:

زمانی که سوئیچ های اترنت یا دستگاه های دیگر عملکرد POE ندارند اما دستگاه های برقی مانند دوربین های IP POE، اکسس پوینت های وایرلس POE، روشنایی POE و موارد دیگر را پشتیبانی خواهد کرد، یک اینجکتور POE قادر است تا انرژی برق و داده ها را به فاصله ای بالغ بر 100 متر برای این دستگاه ها انتقال دهد. همچنین یک اینجکتور POE با برق مستقیم میتواند به دستگاه هایی با ولتاژ پایین برق نیز کمک کند.

ویژگی های اینجکتور POE

از ویژگی های کاربردی و کارآمد اینجکتور POE می توان به موارد زیر اشاره کرد:

افزایش انعطاف پذیری

حذف کابل کشی جداگانه برق و تجهیزات جانبی آن ، کاهش فضای سیم ها ، کاهش هزینه های کابل های برق ، شبکه ، نصب و تعمیر نگهداری و مهم ترین آن صرفه جویی در وقت، بخشی از مزیت های اینجکتور POE می باشد.

مناسب انواع فضاها

اینجکتورهای POE دارای رتبه بندی جهانی ولتاژ ورودی AC از 100 الی 240 ولت بوده و دارای تاییدهای ایمنی درسراسر جهان هستند.

جمع و جور با کاربری آسان

معمولا یک اینجکتور POE دارای ابعاد 140 در 65 میلی متر (5.5 در 2.6 اینچ) و خروجی برق 15.4 وات می باشد. به دلیل کوچک بودن به راحتی می توان ایراد و عیب آن را شناسایی کرد. دارای LED های که وضعیت دستگاه روشن یا خاموش بودن و خطا را نشان می دهد.

نصب آسان

با یه اتصال دو شاخه برق آداپتور برای اتصال به برق جریان متناوب و اتصال ساده سوکت کابل شبکه اینجکتور POE راه اندازی خواهد شد.

انواع اینجکتور POE

به طور کلی می توان اینجکتورهای POE را به صورت زیر دسته بندی کرد:

• اینجکتور POE فعال

اینجکتور فعال ورود برق را بررسی می کند و اگر برق مورد نیاز سیستم را برآورده نکند، روشن نخواهد شد.

ولتاژ 802.3 af /at /bt POE بین 44 تا 57 ولت DC خواهد بود. سعی کنید از POE  فعال استفاده کنید.

• اینجکتور POE غیرفعال

اینجکتور POE غیرفعال از استانداردهای POE پیروی نخواهد کرد. دستگاه‌ های POE غیرفعال معمولاً با ولتاژ 18 تا 48 ولت DC تغذیه می‌شوند. در صورت تامین ولتاژ نادرست توسط اینجکتور POE، احتمال صدمات جبران ناپذیر به دستگاه وجود خواهد داشت.

• 12، 24 و 48 ولت

اینجکتورهای POE بر اساس ولتاژ برق خروجی که می توانند ارائه دهند به عنوان 12 ولت، 24 ولت یا 48 ولت دسته بندی می شوند. در انتخاب یک اینجکتور POE، ولتاژ آن را با استاندارد ولتاژ دستگاه POE که باید تغذیه شود، مقایسه کنید.

• تک پورت

یک اینجکتور POE که یک پورت دارد علاوه بر برق، دارای دو پورت RJ 45 می باشد. این می تواند برق یک دستگاه با قابلیت POE را که به آن متصل است را تامین کند. یک کابل Cat سوئیچ را به یکی از درگاه‌های اینجکتور POE وصل می‌کند، و کابل طولانی دیگری، پورت بعدی را (که هم برق و هم داده را حمل می‌کند) به دستگاه شبکه که به برق نیاز دارد، وصل می‌ کند. اینجکتور POE باید نزدیک سوئیچ شبکه قرار می گیرد تا بتواند از برق رک ، یو پی اس و سایر دستگاه ها استفاده کند. شایان ذکر است اینجکتور POE نیاز به برق AC/DC خواهد داشت.

اینجکتورهای تک پورت POE در نسخه های 10/100 مگابیت بر ثانیه و 10/100/1000 مگابیت بر ثانیه برای مدیریت شبکه های 1 GEدر دسترس هستند.

• چند پورت

اینجکتور POE که دارای چند پورت است، که می تواند کار یک سوئیچ POE 24 یا 48 پورت را انجام دهد. هر پورت سوئیچ به یکی از پورت های این انژکتور POE چند پورت متصل خواهد شد و هر دستگاه شبکه ای که POE ساپورت باشد برای تامین برق مورد نیاز به این اینجکتور چند پورت POE متصل می شود.

قبل از خرید یک آداپتور PoE چه مواردی را باید در نظر بگیرم؟

سه عامل در نظر گرفتن برای انتخاب عاقلانه:

تعداد PD: اگر فقط یک PD وجود داشته باشد، یک انژکتور PoE تک پورت کافی است. برای چندین PD، تعداد پورت انژکتور PoE باید با انژکتورها مطابقت داشته باشد.

منبع تغذیه پورت PoE – PoE vs PoE+ در مقابل PoE++: مطمئن شوید که استاندارد PoE انژکتور شما با PD های شما مطابقت دارد. سه استاندارد اصلی PoE وجود دارد: 802.3af (PoE)، 802.3at (PoE+)، 802.3bt (PoE++). آنها به ترتیب از منبع تغذیه تا 15.4 وات، تا 30 وات و تا 60 وات / 100 وات پشتیبانی می کنند.

ولتاژ منبع تغذیه: مطمئن شوید که ولتاژ انژکتور PoE شما با دستگاه های برقی شما مطابقت دارد. به عنوان مثال، اکثر دوربین های امنیتی PoE از ولتاژ 12 یا 24 ولت استفاده می کنند. همیشه مشخصات منبع تغذیه انژکتور PoE خود را بررسی کنید تا با منبع تغذیه دوربین شما مطابقت داشته باشد تا از اضافه بار یا مشکلات عملکردی جلوگیری شود.
