انواع کانکتورهای فیبر نوری و کاربرد آنها

انواع کانکتورهای فیبر نوری و کاربرد آنها. اتصال دهنده ها که پایانه ها نیز نامیده می شوند، کابل ها را با اتصال ایمن به هم متصل می کنند که به پالس ها اجازه می دهد بدون وقفه از طریق کابل عبور کنند. برای سازگاری با کاربردهای مختلف، انواع کانکتور فیبر نوری زیادی وجود دارد. انتخاب بین انواع اتصال دهنده های مناسب برای استفاده خاص، عملکرد ایده آل کابل های فیبر نوری و دستگاه هایی را که به هم متصل می کنند، تضمین می کند.

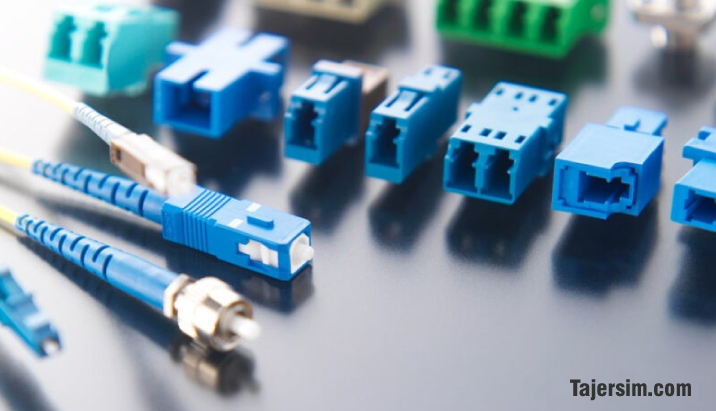

کانکتور فیبر نوری چیست؟

کانکتور فیبر نوری نیز با نام ترمینال شناخته می شود زیرا دو سر کابل های فیبر نوری را به هم متصل می کند. این کانکتورها کابل های فیبر نوری را در داخل فرول کنار هم نگه می دارند تا به طرف دیگر کابل ها متصل شوند. فرول ها قطعات انتهایی رابط هستند که شامل روش اتصال و ایمن سازی پایانه هستند. برخی از فرول ها به یک آداپتور جفت وصل می شوند و پیچ می شوند تا دو قسمت را در کنار هم نگه دارند. برخی دیگر از طرح سرنیزه استفاده می کنند، در حالی که برخی به هم می چسبند.

برخی از فرول ها دارای یک اتصال دهنده فنری برای نگه داشتن قطعات با نیروی ثابت برای بهبود اتصال هستند. اکثر کانکتورهای فیبر نوری برای اتصال و جدا کردن نیاز به تلاش دارند و احتمال جدا شدن تصادفی کابل ها در طول استفاده معمولی یا نصب سایر اجزا را کاهش می دهد. کانکتورها همچنین می توانند یک کابل را به مبدل یا مستقیماً به دستگاهی که توسط کابل فیبر نوری سرویس می شود بیاورند.

اتصالات فیبر نوری برای چه مواردی استفاده می شود؟

پایانه ها بسته به نوع اتصال کابل فیبر نوری مورد استفاده، کاربردهای متعددی دارند. به عنوان مثال، فیبر نوری در زمینه های زیر کاربرد دارد:

1. اینترنت و شبکه های محلی (LAN)
   کابل‌های فیبر نوری در مقایسه با سایر گزینه‌های کابل، پهنای باند بیشتری دارند. کاربردهای رایج شبکه شامل فیبر نوری برای ارائه اتصال اینترنت و LAN در سراسر ساختمان است. کابل فیبر نوری به ویژه در فواصل بیش از 90 متر و هنگام حمل اتصالات با سرعت گیگابیت به خوبی کار می کند. هم LAN و هم اینترنت پرسرعت از کابل فیبر نوری چند حالته استفاده می کنند.

2. تلویزیون آنتن اجتماعی (CATV) و سایر ارتباطات از راه دور
   تلویزیون آنتن محلی و سایر شرکت‌های مخابراتی اغلب کابل فیبر نوری را به دلیل هزینه کمتر در مسافت‌های طولانی با تلفات کمتر و پهنای باند بالاتر در مقایسه با فناوری‌های قدیمی‌تر ترجیح می‌دهند تا سیگنال‌های خود را ارسال کنند. علاوه بر این، هر جفت فیبر فرستنده و گیرنده می تواند سیگنال های صوتی و تصویری بیشتری را حمل کند. در مقایسه با روش های تحویل سیم، فیبر نوری می تواند 100 برابر دورتر و بیش از 1000 برابر سریعتر حرکت کند. CATV ممکن است از کابل فیبر نوری تک حالته برای پهنای باند بالاتر و تلفات کمتر استفاده کند.

3. خدمات تلفن دیجیتال
   Telephony سیستم دیگری است که از استفاده از کابل فیبر نوری سود می برد. مانند CATV، بسیاری از برنامه های تلفن دیجیتال از کابل فیبر تک حالته استفاده می کنند. در واقع، در دنیای تجارت، تلفن یکی از کاربردهای برتر کابل های فیبر نوری است.

4. شبکه های خدمات عمومی
   شرکت های خدمات عمومی مانند شرکت های برق یا تاسیسات تصفیه آب شهری به طرق مختلف از فیبر نوری استفاده می کنند. آنها ممکن است دارای دوربین‌های امنیتی مدار بسته تلویزیون (CCTV) متصل به فیبر نوری و شبکه‌ای باشند که سایت‌های مختلف را به هم متصل می‌کند تا داده‌های بی‌درنگ در مورد عملیات ارائه دهد. برای مثال، شرکت‌های برق، تداخل تجهیزات تولید و توزیع خود را در سیم‌های ارتباطی سنتی تشخیص دادند و زودتر به فیبر نوری روی آوردند.

5. خدمات اورژانس شهری
   همچنین از فیبر نوری با دوربین های مدار بسته، فناوری بی سیم و دوربین های ترافیکی برای یکپارچه سازی ارتباطات و اشتراک گذاری اطلاعات بین پاسخ دهندگان استفاده می کنند. بعلاوه، اتصال فیبر از طریق شبکه‌های درون شهری می‌تواند پهنای باند بالاتری را برای جا دادن تعداد زیادی از کارگران شهری در سیستم که به اطلاعات یک‌باره دسترسی دارند، ارائه دهد.

انواع کانکتورهای فیبر نوری چیست؟

کانکتورهای فیبر بر اساس نوع کابل هایی که به هم وصل می شوند متفاوت هستند. به عنوان مثال، کانکتورهای فیبر تک حالته و کانکتورهای فیبر چند حالته، هر کدام با کابلی با همان حالت سازگاری جفت می شوند.

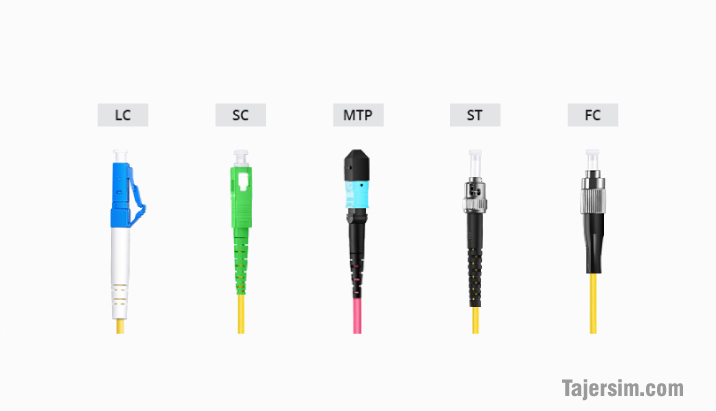

با بسیاری از وسایل الکترونیکی که به اتصالات فیبر نوری نیاز دارند، انواع مختلفی از پایانه ها وجود دارد. رایج ترین کانکتورهای فیبر LC و SC هستند. انواع کانکتورهای SC و LC به قدری رایج هستند که بسیاری از سیستم‌ها طرح‌هایی برای تطبیق با آنها دارند. انواع کانکتورهای فیبر چیست؟ آنها به شرح زیر است:

1. اتصال دهنده های شفاف (LC)
   کانکتورهای LC دارای برخی از کوچکترین فرول ها هستند که اندازه آنها 1/4 میلی متر است که تقریباً نصف اندازه یک کانکتور ST است. اندازه کوچک آنها آنها را در رده ی فاکتور شکل کوچک پایانه ها قرار می دهد. این کانکتورها برای فرستنده گیرنده های چند حالته و کابل های تک حالته به خوبی کار می کنند.

2. اتصالات استاندارد (SC)
   این اتصالات از رایج ترین ها در فیبرنوری می باشند. کانکتورهای SC دارای 2 فرول 1/2 میلی متری هستند که به طور تمیز در جای خود می چسبد. با استفاده از یک حرکت فشار و کشش کانکتور را محکم می کند. این نوع پایانه ها دارای عملکرد بالایی هستند که در کنار کاهش قیمت از زمان معرفی، به محبوبیت بسیار زیاد آنها در کاربردهای متعدد کمک کرده است. در واقع، بسیاری از برنامه‌های کانکتور ST سابق، اکنون به جای آن از کانکتورهای SC استفاده می‌کنند، زیرا SC برای جایگزینی ST در ارتباطات از راه دور و ارتباطات داده اختراع شد.

3. اتصالات ST
   کانکتورهای ST یکی از قدیمی ترین انواع کانکتور کابل فیبر هستند. تا سال 2005، این کانکتور اختصاصی AT&T به عنوان یکی از محبوب ترین پایانه های فیبر رتبه بندی می شد. در حالی که راه حل هایی که برخی از مشکلات را حل می کنند کانکتورهای ST موجود جایگزین این کانکتورها شده اند، اما همچنان محبوب هستند. امروزه هزینه آنها به دلیل سن آنها پایین است و آنها را به گزینه ای برای پروژه های با توجه به بودجه تبدیل می کند.

طراحی کانکتورهای ST یک فرول 2 1/2 میلی متری است که از طریق یک آداپتور، اتصالی به سبک سرنیزه بین الیاف دارد. این فرول‌ها از طراحی بار فنری استفاده می‌کنند که می‌تواند نصب را دشوار کند، مگر اینکه قطعات دارای نشیمنگاه دقیق باشند، اگرچه یک شیار کلیددار به تراز کردن فرول‌ها برای اتصال کمک می‌کند.

4. اتصالات هسته فرول (FC).
   کانکتورهای FC قبل از معرفی کانکتورهای LC و SC به عنوان برخی از محبوب ترین ها برای استفاده با اتصالات تک حالته رتبه بندی می شوند. اینها از یک فرول کلیددار و پیچ دار استفاده می کنند. با این حال، فرآیند پیچ‌شدن در فرول در مقایسه با کانکتورهای Snap-in SC به زمان و تلاش بیشتری نیاز دارد.

طراحی پیچی از قطع شدن اتصال جلوگیری می کند، حتی زمانی که کسی کابل را می کشد یا سیستم در مناطقی با حرکت زیاد کاربرد دارد. ویدئو روی فیبر یکی از کاربردهای این نوع کانکتورها به دلیل جریان ثابت داده از طریق کابل و امنیت کانکتور است.

مانند کانکتورهای ST و SC، پایانه های FC از یک فرول 2 1/2 میلی متری استفاده می کنند. با یک آداپتور هیبریدی، هر کسی می تواند یک پل بین این نوع اتصال ایجاد کند.

5. کانکتورهای نوری چند موقعیتی (MPO).
   MTP نام تجاری کانکتورهای MPO است. کانکتورهای MTP و MPO یکسان هستند، با این تفاوت که نام تجاری MTP کاربرد خاصی برای برنامه های کاربردی با کارایی بالا دارد، در حالی که MPO در موقعیت های مکانیکی بیشتر کار می کند. این دو کانکتور معمولا کابل های ریبون را با چندین فیبر به هم متصل می کنند.

این کانکتورها دارای دو تا شش ردیف 12 یا 16 فیبر هستند. کانکتورهای MPO با 12 فیبر در هر ردیف می توانند دو تا شش ردیف داشته باشند که دو عدد رایج ترین آنهاست. کانکتورهایی که در هر ردیف 16 فیبر دارند، دو ردیف بیشتر ندارند. اتصالات بین فرول ها از پین ها و سوراخ هایی برای جفت شدن انتهای فیبر با کابل دیگر یا دستگاه الکترونیکی استفاده می کند. اغلب، این نوع کانکتور در پیوندهای پرسرعتی که از چند حالته استفاده می کنند یا برای گروه بندی کابل های از پیش پایان یافته کاربرد دارد.

6. کانکتورهای MT-RJ
   امروزه کانکتورهای MT-RJ از استفاده ناپدید شده اند. با این حال، برخی از سیستم ها ممکن است همچنان به این کانکتورها برای تعمیر نیاز داشته باشند. MT-RJ فقط برای کابل های چند حالته با فیبرهای دوبلکس کار می کند. هر دو الیاف وارد فرول می شوند که شبیه به پایانه های MPO با پین ها و سوراخ هایی به نیمه جفت شده آن متصل می شود. برخی از تغییرات پلاگین و جک در این نوع کانکتور نیز وجود دارد.

مزایا و معایب کانکتورهای فیبر چیست؟

کانکتورهای فیبر دارای مزایا و معایب متمایز برای مدل های مختلف هستند. هنگام در نظر گرفتن انواع مختلف کانکتورها، کاربردهای آنها و ویژگی های مثبت و منفی هر کدام را بسنجید تا از انتخاب و نصب مناسب پایانه ها اطمینان حاصل کنید.

مزایا و معایب کانکتورهای LC

ردپای کوچک کانکتورهای LC آنها را برای استفاده در فضاهای شلوغ، مانند فرستنده و گیرنده و شبکه، ایده آل می کند. از دیگر مزایای این پایانه ها می توان به قابلیت استفاده از گیره برای تبدیل به دوبلکس از سیمپلکس و سهولت افزودن کانکتور به انتهای کابل اشاره کرد. این کانکتورها همچنین دارای طراحی هستند که بیرون کشیدن آنها را از جای خود دشوار می کند.

اندازه کوچک می تواند هنگام برداشتن آنها مشکل ایجاد کند، به خصوص در سایت های با تراکم بالا. اکثر مردم به دلیل اندازه کوچک فرول و فضای تنگی که این کانکتورها در آن ظاهر می شوند، در رسیدن به گیره برای جدا کردن این پایانه ها مشکل دارند. بسیاری از افراد این مشکل را با استفاده از استخراج کننده برای اتصالات LC حل می کنند.

مزایا و معایب کانکتورهای SC

کانکتورهای SC دارای شکل مربعی برای فرول هستند که ترتیب آنها را در یک فضای کوچک آسان می کند. به علاوه، نگه داشتن محکم آن از مشکلات اتصال جلوگیری می کند، حتی اگر کسی کابل را بکشد. این مزیت مشکل کانکتورهای ST را حل می کند که اگر کسی کابل را بکشد می تواند سیگنال های فیبر نوری را قطع کند. از آنجایی که SC دارای اندازه استاندارد 2 1/2 میلی متری است، می تواند با یک کانکتور FC یا ST با یک آداپتور هیبریدی جفت شود.

نقطه ضعف استفاده از کانکتورهای SC اندازه فرول آنها است. این کانکتورها به فضای بیشتری نسبت به طرح های کوچک فرم فاکتور مانند LC نیاز دارند. بنابراین، برای فشرده ترین فضاها یا مناطق شلوغ، کانکتورهای LC ممکن است راه حل بهتری ارائه دهند.

مزایا و معایب کانکتورهای ST

از آنجایی که کانکتورهای ST قدیمی تر هستند، چندین سیستم کابل فیبر چند حالته از این نوع پایانه ها استفاده می کنند. در حالی که فشار دادن و چرخاندن هر فرول فنری ساده است، این فرآیند نسبت به سایر اتصالات به زمان بیشتری نیاز دارد. در برخی موارد، هنگامی که کسی کابل را می‌کشد، کانکتور فنری می‌تواند با فشار دادن فیبرها به یکدیگر، اتصال را مختل کند.

هنگام کار در فضاهای کوچک، فشار دادن و چرخاندن هر کانکتور نیز دشوار می شود، به خصوص در مواردی که دو نیمه دارای نشیمنگاه مناسب برای اتصال جامد نیستند.

معایب و مزایای اتصالات FC

کانکتورهای FC در شرایطی کار می کنند که ممکن است به اطمینان از پایانی نیاز داشته باشد که جریان داده را قطع می کند. برای کاربردهایی مانند محیط های صنعتی یا کشتی هایی که ممکن است با شرایط سخت و حرکت کابل مواجه شوند، کانکتورهای FC به خوبی کار می کنند.

از آنجایی که این کانکتورها در جای خود پیچ ​​می شوند، به زمان بیشتری نیز برای نصب نیاز دارند. در فضاهای متراکم، شکل گرد و اتصال پیچ در مقایسه با کانکتورهای SC مربعی شکل، به فضای بیشتری برای نصب و انباشته شدن نیاز دارد.

مزایا و معایب کانکتورهای MTP و MPO

توانایی بسته‌بندی چندین فیبر روی یک کانکتور، بزرگترین مزیت کانکتورهای MPO است. هنگامی که در موقعیت‌های با چگالی بالا استفاده می‌شود، کانکتورهای MPO می‌توانند در مقایسه با کانکتورهای SC یا سایر جایگزین‌ها در فضا صرفه‌جویی کنند. یکی دیگر از مزایای برخی از کانکتورهای MTP، قابلیت جدا کردن محفظه بیرونی برای تغییر آسان نوع کانکتور یا پرداخت مجدد انتهای آن است.

در حالی که کانکتورهای MPO مزایای بسیاری را نسبت به سایر پایانه ها، به خصوص در رک های شلوغ ارائه می دهند، این ویژگی نیز یک نقطه ضعف است. با تعداد زیادی الیاف که در یک کانکتور قرار گرفته اند، تمیز کردن موثر کانکتورها دشوار است.

مزایا و معایب کانکتور MT-RJ

معایب اصلی کانکتورهای MT-RJ نادر بودن و دشواری آنها برای آزمایش میدانی است. افزودن این نوع پایانه به کابل فیبر نوری، مانند الزامات کابل های تک حالته، نیازمند پرداخت و اتصال است. در نتیجه، بسیاری از تکنسین‌ها استفاده از اتصالات چند حالته دیگر را برای فیبر نوری انتخاب می‌کنند که نصب و آزمایش آسان‌تری را ارائه می‌دهند.
