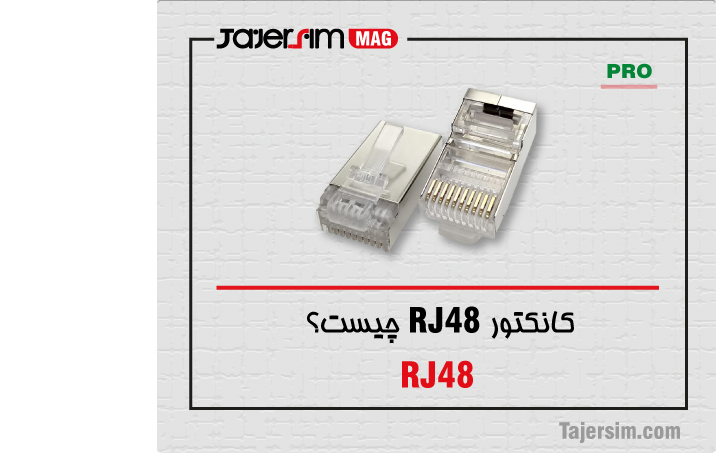

کانکتور RJ48 چیست؟

کانکتور RJ48 چیست؟ کانکتور یک قطعه الکتریکی کوچک است که به انتهای کابل ها وصل خواهد شد. آنها برای ایجاد اتصالات و امکان برقراری ارتباط بین دستگاه ها در یک شبکه ضروری می باشند. سوکت اجازه می دهد تا داده ها بین دستگاه ها ارسال و دریافت شوند و ارتباطات و انتقال داده ها را از طریق شبکه امکان پذیر خواهند کرد.

کانکتور های شبکه با استاندارد های RJ تولید می شوند. RJ مخفف Registered Jack است. به عنوان یک رسانه مخابراتی یا به عنوان رابط شبکه استفاده می شود. سوکت های استاندارد برای کابل شبکه یا اترنت شامل RJ45، RJ48 و RJ61 می شوند. در این مقاله قصد داریم شما را با سوکت شبکه RJ48 آشنا کنیم، با ما همراه باشید.

کانکتور RJ48

این یک اتصال جک ثبت شده است که از کابل های سیم پیچ خورده و یک جک مدولار هشت پین برای رابط های انتقال داده استفاده می کند.

اتصال RJ48 از همان نوع سوکت استفاده می کند که کانکتور RJ45 است، اما دارای یک پین خروجی متفاوت است، با یک جفت پین برای انتقال سیگنال، یک جفت پایه دیگر برای دریافت سیگنال، یک جفت پایه دیگر برای دریافت سیگنال استفاده می شود. سیگنال را تخلیه کنید و یک جفت پین بدون استفاده باقی بماند.

انواع سوکت RJ48

کانکتور RJ48 به سه بخش تقسیم می شود، مانند RJ48-C، که برای برنامه های نصب سطحی مانند خطوط T1 استفاده می شود و به 1، 2، 4 و 5 پین نیاز دارد. برای خطوط دیجیتال پایه دیواری که از پین‌های 1، 2، 7 و 8 استفاده می‌کنند، RJ48-S از 56 کیلوبیت بر ثانیه استفاده می‌کند. RJ48-X یک جک تشخیصی پیچیده با 1، 2، 4 و 5 پین است.

RJ48 برای پایان دادن به T1 و ISDN، کانال های داده محلی، و خدمات دیجیتال زیرسطحی استفاده می شود. از کانکتور مدولار هشت موقعیتی (8P8C) استفاده می کند.

RJ48C معمولاً برای مدارهای T1 استفاده می شود و از پین شماره های 1، 2، 4 و 5 استفاده می کند.

RJ48X تغییری است که شامل بلوک های اتصال کوتاه در جک برای عیب یابی است: بدون وارد کردن دوشاخه، پین های 2 و 5 (دو سیم نوک) به یکدیگر و به همین ترتیب 1 و 4 (حلقه) به یکدیگر متصل می شوند و یک حلقه پشتی ایجاد می کنند به طوری که سیگنال دریافت شده روی یک جفت از طرف دیگر برگردانده می شود. گاهی اوقات از آن به عنوان جک خود حلقه ای یاد می شود.

RJ48S معمولاً برای کانال‌های داده محلی و خدمات دیجیتال زیرسطحی استفاده می‌شود و یک خط را حمل می‌کند. انواع کلیدی از کانکتور ماژولار 8P را می پذیرد.

علاوه بر آن این سوکت با 10 پین مسی نیز تولید خواهد شد.

عملکرد کانکتور RJ48

پلاگین RJ-48 اغلب با RJ-45 اشتباه گرفته می شود. در بیرون، این دو یکسان به نظر می رسند – هر دو در جک های مینیاتوری 8 موقعیت قرار دارند. تفاوت در جفت شدن سیم است. در رابط RJ-48، دو تا از سیم ها برای انتقال، دو تا برای دریافت و دو تا برای تخلیه هستند. دو سیم آخر برای استفاده در آینده رزرو شده است.

کاربرد RJ48

RJ48 در خطوط داده T1 استفاده می شود که در آن سیم ها می توانند مسافت های طولانی تری را گسترش دهند و اغلب در معرض محیط هستند. برای محافظت از یکپارچگی سیگنال، سیم کشی های RJ48 از کابل های STP یا Shielded Twisted Pair استفاده می کنند.

کانکتورهای RJ48 به کابل‌های جفت تابیده محافظ (STP) متصل می‌شوند، نه جفت تابیده بدون محافظ (UTP) که معمولاً در سایر تأسیسات استفاده می‌شود.

تفاوت کانکتور RJ45 با RJ48

هر دو RJ48 و RJ45 از دوشاخه ماژولار 8P8C و 2 جفت سیم، یک جفت برای انتقال و یک جفت برای دریافت داده استفاده می کنند. RJ45 که ما قبلاً با آن آشنا هستیم از پین های 1،2،3 و 6 برای دریافت و انتقال داده استفاده می کند. با RJ48، چند پیکربندی وجود دارد که بسته به موقعیت و نحوه استفاده از آنها می‌توان استفاده کرد. یک پیکربندی از پین‌های 1،2،4 و 5 استفاده می‌کند در حالی که دیگری از پین‌های 1،2،7 و 8 استفاده می‌کند. سیم‌های دیگر نیز برای محافظ اضافی استفاده می‌شوند در حالی که سیم‌های باقی‌مانده در صورت استفاده در آینده ذخیره می‌شوند.

RJ45 عمدتاً در شبکه های محلی استفاده می شود که در آن فاصله بین هر عنصر شبکه نسبتاً کوتاه است. از UTP یا جفت پیچ خورده بدون محافظ استفاده می کند که دارای دسته های 1 تا 6 هستند و cat5e بیشترین استفاده را دارد.

RJ48 در خطوط داده T1 استفاده می شود که در آن سیم ها می توانند مسافت های طولانی تری را گسترش دهند و اغلب در معرض محیط هستند. برای محافظت از یکپارچگی سیگنال، سیم کشی های RJ48 از کابل های STP یا Shielded Twisted Pair استفاده می کنند.

به طور خلاصه:

RJ45 و RJ48 از یک کانکتور استفاده می کنند.
RJ45 با RJ48 در نحوه سیم کشی آنها متفاوت است.
RJ45 عمدتاً در LAN استفاده می شود در حالی که RJ48 بیشتر در خطوط T1 دیده می شود.
RJ45 با کابل UTP متصل است در حالی که RJ48 از STP استفاده می کند.

سوالات متداول

کانکتور RJ48 چیست؟

کانکتورهای RJ48 از سه جفت پین برای انتقال، دریافت و تخلیه (Drain) سیگنال داده ها استفاده می کنند و یک جفت هم بدون استفاده باقی خواهد ماند.

کانکتور RJ48 با چه کابلی سازگار است؟

کانکتورهای RJ48 با کابل‌های جفت تابیده محافظ (STP) سازگار هستند، نه جفت تابیده بدون محافظ (UTP) که معمولاً در سایر تأسیسات استفاده می‌شود.

انواع سوکت RJ48 چیست؟

RJ48-C، که برای برنامه های نصب سطحی مانند خطوط T1 استفاده می شود.
RJ48-S از 56 کیلوبیت بر ثانیه استفاده می‌کند.
RJ48-X یک جک تشخیصی پیچیده با 1، 2، 4 و 5 پین است.
