کانکتور GG45 چیست؟

کانکتور GG45 چیست؟ GG45 (Giga Gate 45) و ARJ45 (Augmented RJ45) کانکتوری برای کابل‌کشی پرسرعت رده 7 کابل شبکه محلی (LAN) است که در اصل توسط Nexans توسعه یافته است. توسط کمیسیون بین المللی الکتروتکنیکی (IEC) به عنوان IEC 61076-3-110 استاندارد شده است.

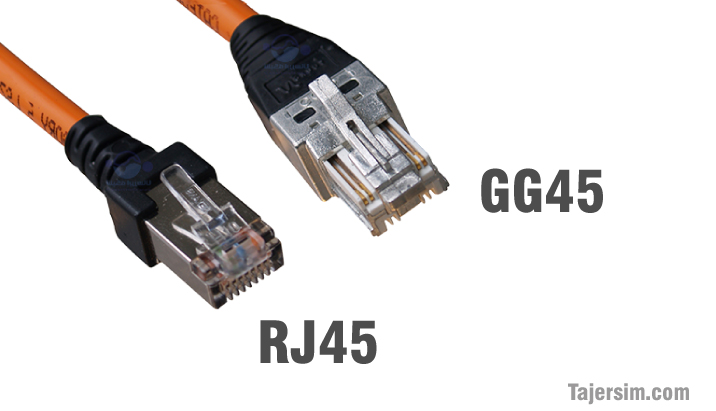

کانکتور GG45 با پلاگین معمولی 8p8c RJ45 سازگار است. علاوه بر این، کانکتور GG45 دارای چهار پین اضافی است که از شبکه های جدید پرسرعت Cat.7 برای 600 مگاهرتز و Cat.7A برای 1000 مگاهرتز پشتیبانی می کند.

کانکتور GG45

GG45 یک رابط کابل شبکه است که به طور خاص برای استفاده در شبکه های اترنت گیگابیتی طراحی شده است. این یکپارچگی سیگنال و عملکرد انتقال را در مقایسه با کانکتورهای قدیمی مانند RJ45 ارائه می دهد. کانکتورهای GG45 با کانکتورهای RJ45 سازگار هستند و می‌توانند در زیرساخت‌های شبکه موجود استفاده شوند. آنها پهنای باند بالاتری را ارائه می دهند و امکان انتقال سریعتر داده ها را فراهم می کنند. کانکتورهای GG45 قوی و بادوام هستند و برای استفاده در شبکه های حرفه ای ایده آل هستند.

GG45 (GigaGate 45) کانکتوری مرتبط برای کابل های رده 7، رده 7A و رده 8 هست. رابط GG45 و پیاده‌سازی‌های مرتبط این کانکتور توسط Nexans S.A توسعه و فروخته می‌شوند. عملکرد الکتریکی کانکتور GG45 مطابق با IEC 61076-3-110 است ((IEC) کمیسیون بین‌المللی الکتروتکنیکی ) که توسط International منتشر شده است.

کانکتور GG45 در طیف فرکانسی بین 600 مگاهرتز تا 5 گیگاهرتز با کابل‌های جفت پیچ خورده محافظ و کابل‌های توینکس کار می‌کند. برای کاهش تداخل، دو جفت از چهار جفت به گونه ای جابجا شده اند که هر جفت یک گوشه را اشغال کند.

GG45 گونه‌ای از ARJ45 است که به کابل‌هایی که با کانکتورهای نر 8P8C (AKA RJ45) ختم می‌شوند اجازه می‌دهد به جک‌های ماده GG45 متصل شوند. با این حال، کابل‌های GG45 نمی‌توانند به جک‌های 8P8C وصل شوند، زیرا یک برآمدگی روی سوکت برای فعال کردن سوئیچ روی جک برای موقعیت‌های تماس جایگزین طراحی شده است.

بنابراین رابط GG45 در ترکیب با سیستم داخلی قفس‌های فارادی (قفس فارادی یک قفس یا فضای بستهٔ ساخته‌شده از فلز یا رسانای الکتریکی دیگر است که میدان الکترومغناطیسی را متوقف می‌کند)، فضای زیادی دارد، به علاوه توانایی انتقال به سرویس‌های با سرعت بالاتر توسط پچ‌کوردهای رده 7A را دارد.

دو نوع اصلی GG45/ARJ45 وجود دارد:

• GG45 کانکتور کامل با 12 پین است که یک رابط کابلی رده 6 (100/250 مگاهرتز) را برای دستگاه های قدیمی و همچنین رابط جدید ارائه می دهد.

• ARJ45 نسخه بدون کنتاکت های سازگار با Cat 6 است که در مجموع 8 پین دارد.

GG45 یک کانکتور «دو در یک» است، با 8 پین برای پشتیبانی از نیازهای 100/250 مگاهرتز ؛ و 12 پین برای پشتیبانی از نیازهای 1000/600 مگاهرتز می باشد. برخلاف سایر کانکتورهای Cat7A، GG45 با پچ‌کوردهای RJ45 سازگار است و نسخه سنگین به این معنی است که برای محیط‌های سخت مناسب است. اگرچه ماژول GG45 یک پیشرفت فناوری بدون شک است، اما در محدوده پچ پنل ها قرار می گیرد. علاوه بر این، بدون نیاز به ابزار خاتمه، افزایش قابل توجهی در زمان خاتمه وجود ندارد.

RJ45

کانکتور RJ45, Registered Jack 45 تقریباً به طور جهانی به عنوان کانکتور فیزیکی مورد استفاده در کابل های اترنت و به طور کلی کابل های شبکه استفاده می شود. از رده اترنت 3 تا Cat 6، RJ45 فرمتی است که استفاده می شود. کابل های اترنت Cat 7 را می توان با کانکتورهای RJ45 خاتمه داد، اما اغلب از نسخه های تخصصی به نام GigaGate45 (GG45) استفاده می شود. خوشبختانه اینها با RJ45 سازگار هستند، بنابراین نیازی به نصب کاملاً جدید در هنگام مهاجرت به Cat 7 نیست.

کانکتور RJ45 که در انتهای کابل‌های اترنت استفاده می‌شود، شاخه‌های پلاستیکی کوچک با یک گیره نگهدارنده هستند که در صورت نیاز به جدا کردن کابل، می‌توانند آزاد شوند. اصطلاح پلاگین به انتهای نر اتصال روی کابل شبکه و جک به پورت یا مادگی اشاره دارد که معمولاً روی تجهیزات قرار دارد.

کانکتور RJ45 دارای هشت پین است که در حدود 1 میلی متر از هم فاصله دارند و سیم ها برای ایجاد یک اتصال قابل اعتماد وارد و فشرده شده اند. نوع کانکتور واقعی به عنوان 8P8C – هشت موقعیت – هشت تماس شناخته می شود.
