پچ پنل چیست؟ پچ پنل یک مجموعه سخت افزاری است که حاوی پورت هایی است که برای اتصال و مدیریت کابل های ورودی و خروجی استفاده می شود. یک پچ پنل راهی برای سازماندهی تعداد زیادی کابل فراهم می‌کند و امکان اتصال انعطاف‌پذیر به سخت‌افزار شبکه واقع در مرکز داده یا کمد دسترسی یا سیم‌کشی را فراهم می‌کند.

رایج ترین نوع پچ پنل در شبکه استفاده می شود. پانل ها را می توان در قفسه های استاندارد صنعتی 19 یا 23 اینچی نصب کرد. مجموعه سخت افزاری پچ پنل شامل پورت های خالی در یک طرف و یک نقطه پایان در طرف دیگر است. کابل هایی که در سرتاسر یک ساختمان یا محوطه دانشگاه اجرا می شوند را می توان خاتمه داد، برچسب گذاری کرد و سپس به سخت افزار شبکه یا سمعی و بصری (AV) وصله کرد. به پچ پنل ها با نام های Patch bay، patch field یا jack field نیز گفته می شود. علاوه بر استفاده در شبکه های محلی سازمانی، پچ پنل ها معمولاً در زمینه های صوتی، رادیویی و تلویزیونی قدیمی نیز استفاده می شوند.

انواع پچ پنل ها

در ادامه با انواع پچ پنل ها آشنا میشوید.

• پچ پنل RJ45 ; مخصوص کابل های مسی

این پچ پانل ها برای کابل های مسی خاص مانند کابل های Cat5E، Cat6، Cat6A و Cat7 طراحی شده اند. بسته به نوع محیطی که شبکه در آن کار می کند، پچ پانل های خاصی برای کابل های جفت تابیده بدون محافظ (UTP) و کابل های جفت تابیده محافظ (SFTP) وجود دارد.
برای محیط های اداری معمولی، از UTP استفاده می شود. اگر محیط عملیاتی در یک کارخانه تولیدی با سطوح بالاتر تداخل الکترومغناطیسی باشد، از کابل های (SFTP) برای محافظت در برابر هرگونه تداخل خارجی که می‌تواند بر عملکرد پیوند تأثیر منفی بگذارد استفاده می شود. برای اتصالات مبتنی بر اترنت از کانکتور های RJ-45 استفاده می‌شوند.

• پچ پنل کواکسیال ; نصب AV

کابل کواکسیال بیشتر برای نصب AV استفاده می شود. پچ پنل های کواکس دستگاه هایی مانند پخش کننده های رسانه تلویزیونی و دوربین های ویدئویی را به سیستم های سوئیچینگ و میکس AV متمرکز متصل می کنند. پچ پنل های AV و پچ پنل های شبکه اغلب در یک کمد سیم کشی یا مرکز داده وجود دارند.

• پچ پنل فیبری

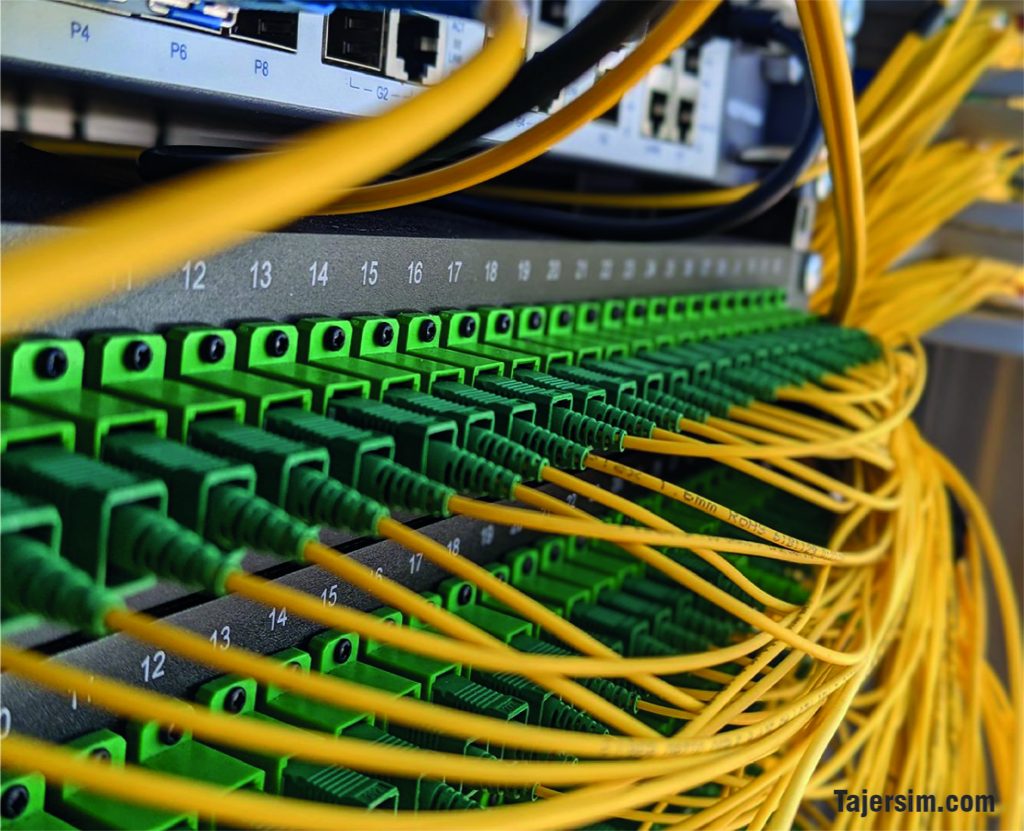

فیبرهای نوری. پچ پنل ها برای کابل کشی فیبر تک حالته و چند حالته در دسترس هستند. بسته به سن فیبر نصب شده، نوع رابط پچ پنل می تواند یکی از موارد زیر باشد:
LC (کانکتور لوسنت یا کانکتور کوچک)؛
SC (کانکتور مشترک)؛
ST (نوک مستقیم)؛
FC (کانکتور فیبر)؛
MT-RJ (جک ثبت شده انتقال مکانیکی)؛ یا
MPO/MTP (فشار چند فیبر روشن/خاموش چند فیبر – MTP علامت تجاری US Conec، فروشنده محصولات سخت افزاری نوری است).

• پچ پنل مدولار

پچ پنل ها به صورت فاکتورهای ثابت یا مدولار هستند. یک پچ پنل ثابت دارای کانکتورهایی است که قابل تغییر نیستند. پچ پنل‌های مدولار می‌توانند انواع کانکتورها را تعویض کنند و انعطاف‌پذیری بیشتری را در خاتمه انواع مختلف کابل‌های مسی، فیبر نوری و کابل‌های هم محور با جفت تابیده فراهم می‌کنند.

پچ پنل ها چگونه کار می کنند؟
پورت های پچ پنل به گونه ای پیکربندی شده اند که کابل های مسی، فیبر نوری یا کواکسیال جفت تابیده را در مرکز داده یا کمد سیم کشی قرار دهند. در یک شبکه سازمانی، یک پچ پنل به عنوان نوعی تابلوی برق ثابت عمل می‌کند که از کابل‌ها برای اتصال کامپیوترهای شبکه در یک شبکه LAN و به خطوط خارجی، از جمله اینترنت یا سایر شبکه‌های گسترده استفاده می‌کند. کابل‌های شبکه از طریق پچ پنل ها به سوییچ‌های شبکه، روترها یا دیگر دستگاه‌های شبکه متصل می‌شوند.

در تأسیساتی که نیاز به اتصال تلویزیون کابلی یا ماهواره‌ای با کنترل متمرکز دارند، از پچ پانل‌های کواکسی برای تغذیه مرکزی تلویزیون‌ها در بخش‌های بزرگی از ساختمان استفاده می‌شود. برای ارتباطات صوتی قدیمی، مانند دستگاه های فکس آنالوگ، معمولاً از پچ پنل های دو یا چهار سیمه با استفاده از اتصالات RJ-11 استفاده می شود.

یک پچ پنل از یک پچ کورد، نوعی کابل جامپر، برای ایجاد هر اتصال متقابل بین پچ پانل پایان یافته و دستگاه شبکه، مانند سوئیچ اترنت، روتر یا فایروال استفاده می کند. پچ پنل با جابجایی کابل های پچ بین دستگاه های شبکه، تنظیم مجدد مدارها و دستگاه ها را آسان می کند. شرکت ها و سایر سازمان ها اغلب پچ پانل ها را در کمدهای سیم کشی قرار می دهند، که اتاق های کوچکی هستند که در آن شبکه و سایر اتصالات الکتریکی ایجاد می شود.

پچ پنل ها در کجا ها نصب می شوند؟
پچ پنل ها معمولاً در رک های شبکه نصب می شوند، چه در بالای سوئیچ های شبکه و چه در زیر. آنها معمولاً از 1U تا 2U از فضای قفسه استفاده می کنند. 1U فضای عمودی روی قفسه است. پچ‌کوردها پورت‌های پچ پنل را به پورت‌های سوئیچ شبکه، تبادل شاخه خصوصی صوتی یا میکسرهای دیجیتال AV متصل می‌کنند که اتصالات پورت دائمی را به سوییچ ایجاد می‌کند که در حین جابجایی، اضافه‌ها و تغییرات (MAC) قطع نمی‌شود.
